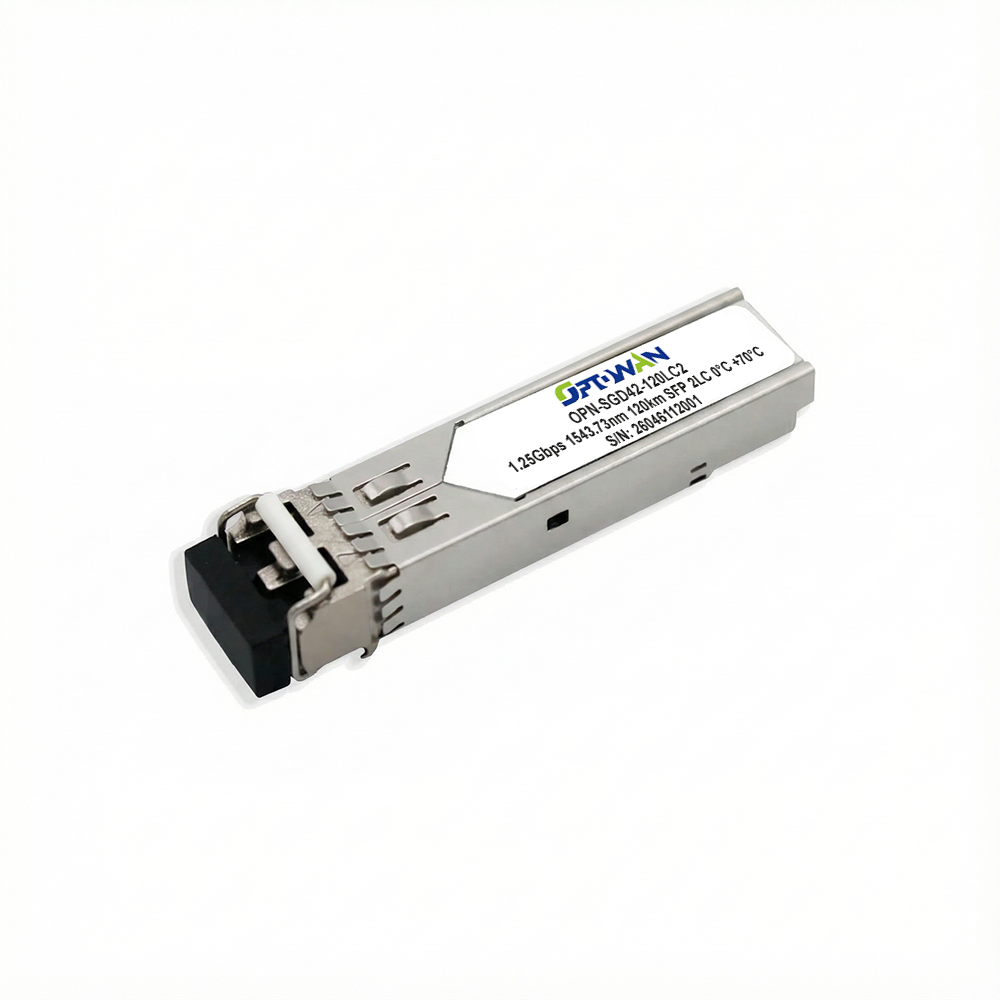

Трансивер Optowan OPN-SGD42-120LC2

Optowan OPN-SGD42-120LC2 в форм-факторе SFP работает на длине волны 1543.73 нм и способен передавать сигнал на рекордные 120 километров без промежуточных регенераторов.

1543.73 нм: физика сверхдальней передачи

Длина волны 1543.73 нм находится в нижней части C-диапазона. Затухание на этой частоте составляет 0,22-0,26 дБ/км — на 0,03-0,05 дБ/км выше, чем на пиковых 1550 нм. Выполним детальный расчет оптического бюджета для 120 км:

• Потери в кабеле (120 км × 0,24 дБ/км в среднем): 29 дБ.
• 15-20 сварных сростков: 1,5-2 дБ.
• Два коннектора LC: 0,5-0,6 дБ.
• Запас на деградацию лазера, старение, микроизгибы и загрязнение: 3-5 дБ.

Итоговое затухание линии: 34-36 дБ. Это серьезная нагрузка, но модуль справляется благодаря усиленному DFB-лазеру и высокочувствительному APD-приемнику.

CWDM-стратегия: редкий канал в «серой зоне»

Стандартные CWDM-системы наиболее плотно загружены в диапазоне 1547-1555 нм. Волна 1543.73 нм находится на 3-4 нм ниже этой «горячей» зоны, в области, которую многие инженеры обходят стороной. Это дает ключевые преимущества:

1. Высокая вероятность свободы — в то время как все борются за частоты 1547-1555 нм, 1543.73 нм остается незанятой в большинстве сетей.
2. Защитный интервал — расстояние до ближайшего популярного канала (1545.32 нм) составляет 1,6 нм, что достаточно для работы стандартных CWDM-фильтров.
3. Низкая дисперсия — хроматическая дисперсия на 1543.73 нм составляет около 12-13 пс/(нм·км), что на 25-30% ниже, чем на 1550 нм. Сигнал меньше расплывается на 120 км.
4. Совместимость — канал входит в стандартную CWDM-сетку ITU-T G.694.2.

Техническая реализация: DFB + APD

Модуль построен на базе лазера DFB (Distributed Feedback) с усиленной оптикой. DFB обеспечивает:

• Спектральную ширину линии менее 1 нм.
• Стабильность центральной волны с точностью до ±3 нм.
• Выходную мощность: от -2 до +3 dBm (усиленная версия для 120 км).

Приемник — APD-фотодиод (лавинный) с чувствительностью до -34 dBm. APD создает внутреннее лавинное умножение сигнала, позволяя детектировать сигнал, ослабленный до уровня тепловых шумов.

Итоговый оптический бюджет: 34-36 дБ. Этого с запасом хватает для 120 км.

Скорость и универсальность

1.25 Гбит/с — для Gigabit Ethernet, Fast Ethernet, SDH STM-4/OC-12 и промышленных протоколов: PROFINET, EtherCAT, Modbus TCP.

Диагностика

Дуплексный 2LC. Полная поддержка DDM.

Области применения

• Магистрали между городами — 120 км без регенераторов.
• Расширение CWDM-систем — когда «горячие» частоты заняты.
• Резервные линии — частота с высокой вероятностью свободы.
