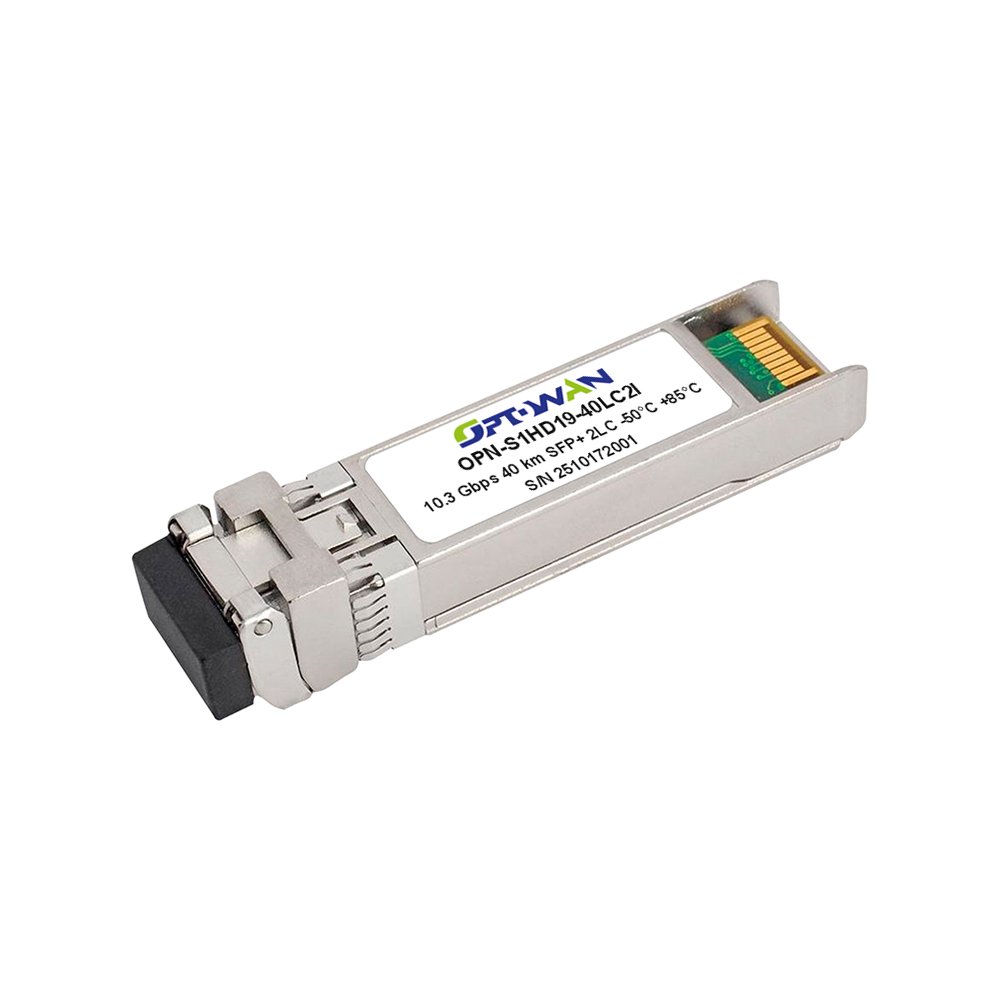

Optowan OPN-S1HD19-40LC2I выполнен в горячезаменяемом форм-факторе SFP+(Small Form-factor Pluggable Plus) и предназначен для высокоскоростных магистральных линий связи в экстремальных температурных условиях. Модель обеспечивает скорость передачи данных 10 Гбит/с, что соответствует стандартам 10GBASE-ER/EW (по дальности) и совместима с 10 Gigabit Ethernet, SONET/SDH (OC-192/STM-64) и некоторыми протоколами Fiber Channel. Трансивер работает на длине волны 1562.23 нм (L-диапазон, 1562.23 нм — канал DWDM с частотой по сетке 100 ГГц, также известный как канал 19 в некоторых системах) по одномодовому волокну (SMF) и обеспечивает стабильную связь на дистанции до 40 км. Буква Iв названии указывает на промышленное исполнение с расширенным температурным диапазоном от -50°C до +85°C.
Почему 1562.23 нм (L-диапазон) и 40 км
Длина волны 1562.23 нм находится в L-диапазоне (1565–1625 нм). L-диапазон обладает затуханием, близким к минимальному в C-диапазоне — около 0.20–0.22 дБ/км в стандартном одномодовом волокне G.652. На дистанции 40 км потери в волокне — 8.0–8.8 дБ. Плюс потери на двух коннекторах LC (0.2–0.4 дБ) и сварках (0.2–0.3 дБ). Итоговые потери — 8.5–9.5 дБ. Типовой бюджет SFP+ трансивера (8–12 дБ) достаточен для 40 км.
Главное преимущество L-диапазона — спектральная свобода. C-диапазон (1530–1565 нм) часто перегружен DWDM-системами. L-диапазон используется значительно реже, и 1562.23 нм — это «тихая гавань» с минимальной конкуренцией за спектр. Кроме того, L-диапазон обладает повышенной устойчивостью к макроизгибам, что полезно при прокладке кабеля в сложных условиях.
Промышленный температурный диапазон -50°C…+85°C
Главная особенность — работа в экстремальных температурах. Стандартные SFP+ трансиверы рассчитаны на 0…+70°C и выходят из строя на морозе или в сильную жару. В OPN-S1HD19-40LC2I используются промышленные лазеры DFB с температурной стабилизацией (TEC), компоненты класса Industrial с расширенным допуском и усиленная пайка, исключающая термоциклические разрушения. Трансивер сохраняет стабильную выходную мощность и чувствительность приема при -50°C (ледяные ангары, уличные шкафы на Крайнем Севере) и при +85°C (раскаленные цеха, телеком-контейнеры на солнце, машинные отделения).
Форм-фактор SFP+ и разъем LC
Форм-фактор SFP+ (Mini-GBIC) обеспечивает горячую замену и совместимость с портами SFP+ большинства производителей (Cisco, Juniper, Huawei, Arista и др.). Компактный размер обеспечивает высокую плотность портов.
Оптический разъем — 2LC (дуплексный LC), отраслевой стандарт с потерями 0.1–0.2 дБ на соединение. Трансивер поддерживает цифровой мониторинг DDM для контроля температуры, напряжения, тока лазера, мощности передачи и приема в реальном времени.
Области применения
Optowan OPN-S1HD19-40LC2I — это выбор инженера, который строит 10-гигабитные магистрали с использованием DWDM-уплотнения в L-диапазоне, работает в нефтегазовом секторе, на железных дорогах, в уличных шкафах и неотапливаемых помещениях на Севере, требует абсолютной температурной стойкости (от -50°C до +85°C), нуждается в свободном спектре L-диапазона для избежания конкуренции, ценит рекордную дальность 40 км в компактном корпусе SFP+ с разъемом LC.
