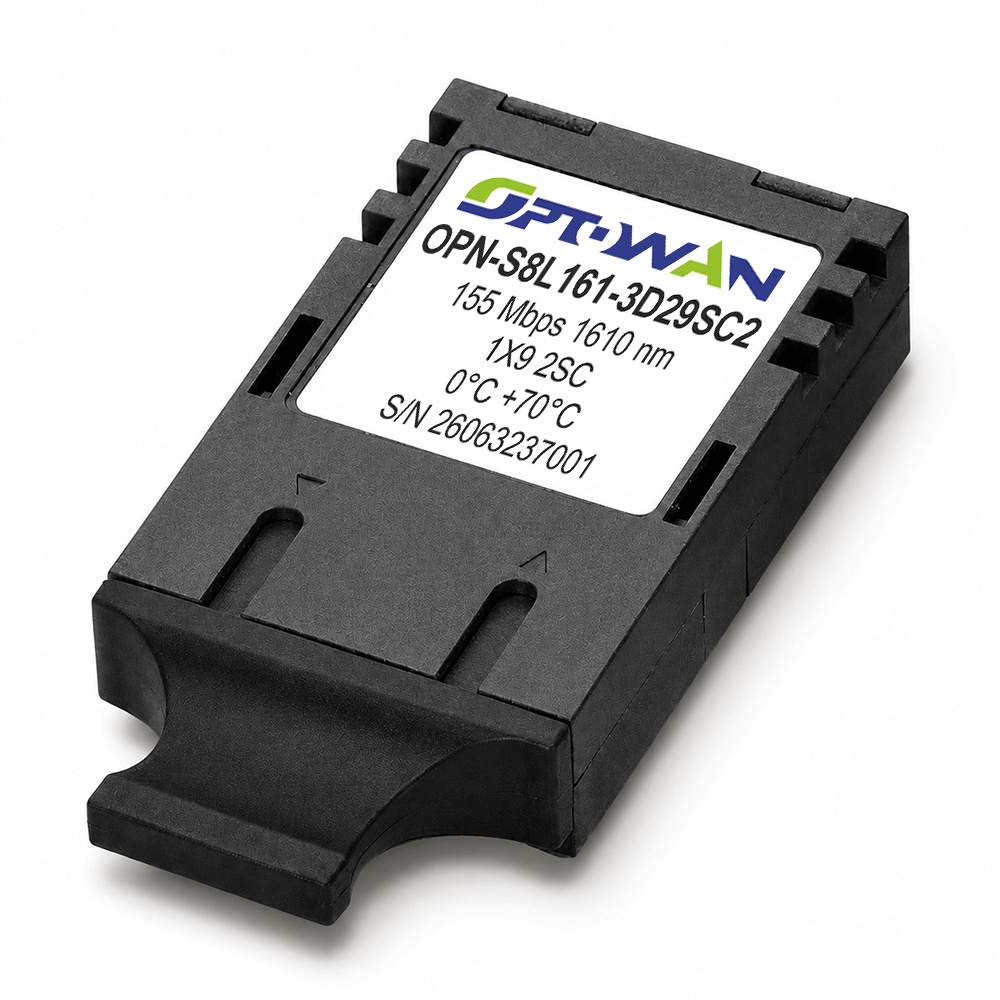

Трансивер Optowan OPN-S8L161-3D29SC2

В системах спектрального уплотнения CWDM (Coarse Wavelength Division Multiplexing) есть канал, который часто остается недооцененным — 1610 нм. Трансивер Optowan OPN-S8L161-3D29SC2 работает именно на этой длине волны, которая является самой длинноволновой в стандартной CWDM-сетке 1270–1610 нм с шагом 20 нм . Модуль выполнен в проверенном форм-факторе SFF 1x9 («пальчиковый»), работает на скорости 155 Мбит/с (Fast Ethernet / STM-1 / OC-3), подключается к одномодовому кабелю (SMF) через разъемы 2SC и рассчитан на коммерческий диапазон температур от 0°C до +70°C .

Уникальность длины волны 1610 нм

Этот канал находится на самом «дальнем» краю CWDM-спектра, что дает ему ряд преимуществ:

• Низкое затухание в SMF: около 0,22–0,24 дБ/км. Хотя это немного выше, чем на 1550 нм (0,21 дБ/км), разница незначительна. Для дистанции 15–20 км потери составят всего 3–5 дБ — очень комфортный бюджет .
• Минимальная хроматическая дисперсия: на 1610 нм дисперсия стандартного волокна G.652 составляет около +20…+22 пс/(нм·км). Для скорости 155 Мбит/с это совершенно некритично — дисперсионная длина превышает 90 км, так что на типовых дистанциях 15–25 км дисперсия практически не влияет на качество сигнала.
• Совместимость: 1610 нм — это «запасной» канал, который редко используется в стандартных неуплотненных системах . Это делает его идеальным для добавления в уже загруженное волокно без конфликтов с существующим трафиком на 1310/1550 нм.

Для чего используется 1610 нм

Этот канал востребован в следующих сценариях:

• Расширение CWDM-систем: в 8-, 16- и 18-канальных системах 1610 нм является стандартным «крайним» каналом. Он особенно ценен, когда каналы в более коротковолновой части спектра уже исчерпаны .
• Городские и внутрикампусные сети: связь между зданиями на расстоянии 15–25 км. Благодаря низкому затуханию и высокой стабильности сигнала.
• Замена модулей в legacy-оборудовании: многие промышленные коммутаторы и медиаконвертеры поддерживают этот канал.

SFF 1x9 и SC: проверенная классика

Форм-фактор SFF 1x9 («пальчиковый») по-прежнему широко распространен в промышленных коммутаторах (MOXA, Hirschmann, Siemens), системах железнодорожной автоматики, энергетическом оборудовании и SDH-мультиплексорах . Разъемы 2SC с квадратным корпусом и фиксацией push-pull — это индустриальный стандарт: вносимые потери <0,2 дБ, высокая повторяемость подключений, простая очистка коннекторов.

155 Мбит/с — промышленный стандарт

Скорость 155 Мбит/с — основа транспортных сетей и промышленной автоматики. Трансивер идеально подходит для протоколов IEC 61850 (подстанции), Modbus TCP, DNP3, Profinet и SCADA-систем .

Коммерческий диапазон: 0°C до +70°C

Эта версия модуля предназначена для использования в отапливаемых и вентилируемых помещениях: серверные, аппаратные, ЦОД, кроссовые узлы связи . Для уличного монтажа в мороз существует промышленная версия с индексом «I» (OPN-S8L161-3D29SC2I), работающая при -50…+85°C.

Ожидаемая дальность

Исходя из типового оптического бюджета 15–20 дБ и затухания 0,22–0,24 дБ/км на 1610 нм, можно рассчитывать на дистанцию 15–25 км при стандартных условиях . При хорошем кабеле, минимальном количестве сварных соединений и чистых коннекторах возможна работа и на 30 км.
