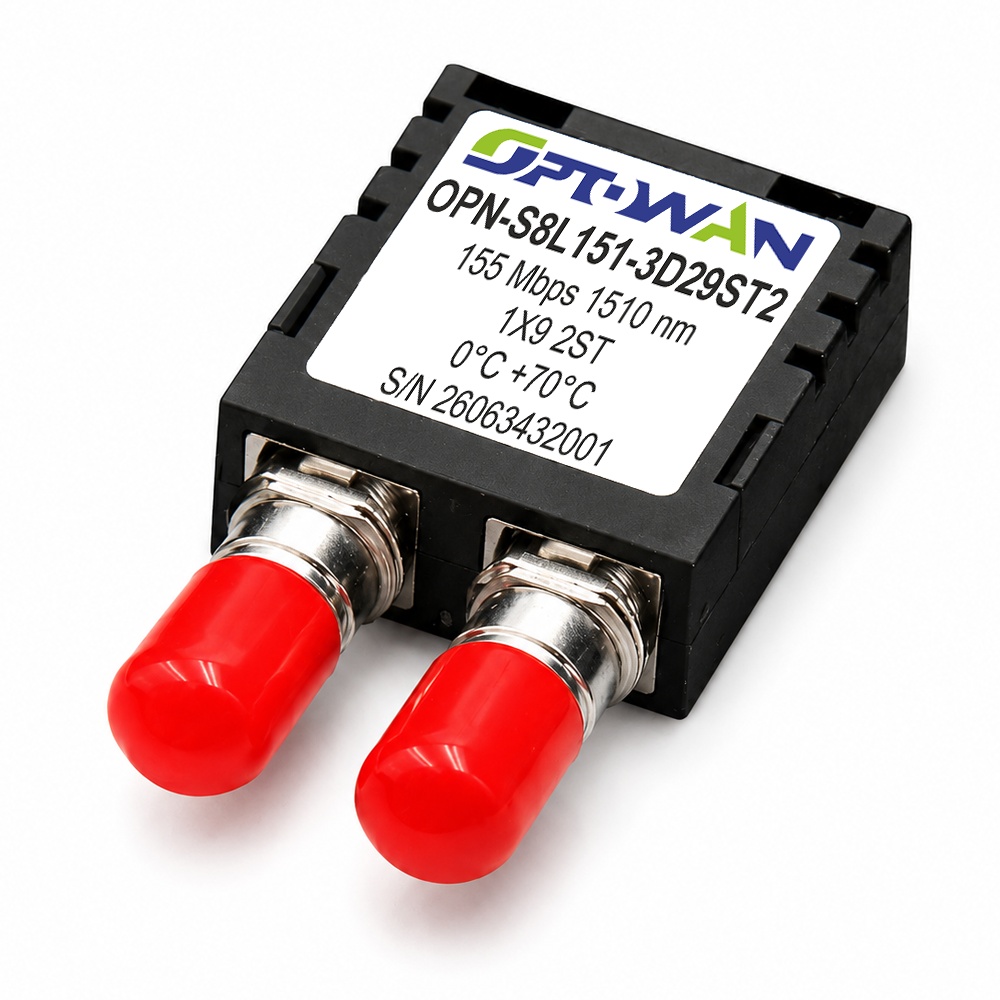

Трансивер Optowan OPN-S8L151-3D29ST2

Optowan OPN-S8L151-3D29ST2 работает именно на этой длине волны. Модуль выполнен в форм-факторе SFF 1x9 («пальчиковый»), работает на скорости 155 Мбит/с (Fast Ethernet / STM-1 / OC-3), подключается к одномодовому кабелю (SMF) через байонетные разъемы 2ST и рассчитан на коммерческий диапазон температур от 0°C до +70°C.

Особенности длины волны 1510 нм

Канал 1510 нм обладает рядом преимуществ:

• Затухание в SMF: около 0,24–0,26 дБ/км. Это заметно ниже, чем на 1490 нм, и приближается к значениям «дальнобойного» 1550 нм (0,22 дБ/км). На дистанции 15–25 км потери составят всего 3,5–6,5 дБ — очень комфортный бюджет.
• Хроматическая дисперсия: на 1510 нм дисперсия стандартного волокна G.652 составляет около +12…+14 пс/(нм·км). Для скорости 155 Мбит/с это совершенно некритично — дисперсионная длина превышает 130 км.
• Стабильность: канал находится далеко за «водяным пиком» (1383 нм) и в зоне плавного снижения затухания.

Для чего используется 1510 нм

Этот канал востребован в следующих сценариях:

• CWDM-уплотнение: в многоканальных системах (8, 16, 18 каналов) 1510 нм является стандартным промежуточным каналом. Он особенно ценен, когда каналы в более коротковолновой части спектра (1270–1490 нм) уже исчерпаны.
• Городские и внутрикампусные сети: связь между зданиями на расстоянии 15–30 км. Низкое затухание позволяет работать без усилителей.
• Замена модулей в legacy-оборудовании: некоторые промышленные коммутаторы и медиаконвертеры имеют порты на 1510 нм.

ST-разъемы: байонетная классика

Разъемы ST (Straight Tip) с поворотным байонетным замком — это старая школа надежности. Они широко распространены в промышленных сетях 90-х и 2000-х годов, энергетике, железнодорожной автоматике и системах безопасности. Байонетный замок не расшатывается от вибрации и обеспечивает постоянные вносимые потери (0,3–0,4 дБ). На дистанциях до 30 км эта разница с SC (0,2 дБ) практически не играет роли.

SFF 1x9: живая классика

Форм-фактор SFF 1x9 до сих пор востребован в промышленных коммутаторах (MOXA, Hirschmann, Siemens), системах железнодорожной автоматики, энергетическом оборудовании (подстанции, РЗА) и SDH-мультиплексорах.

155 Мбит/с — промышленный стандарт

Скорость 155 Мбит/с идеально подходит для протоколов IEC 61850 (подстанции), Modbus TCP, DNP3, Profinet и SCADA-систем. На 1510 нм затухание и дисперсия не создают проблем на дистанциях до 30–40 км.

Коммерческий диапазон: 0°C до +70°C

Эта версия модуля предназначена для отапливаемых помещений: серверные, аппаратные, ЦОД, кроссовые узлы связи, помещения диспетчерских. Для уличного монтажа в мороз существует промышленная версия с индексом «I» (OPN-S8L151-3D29ST2I), работающая при -50…+85°C.
