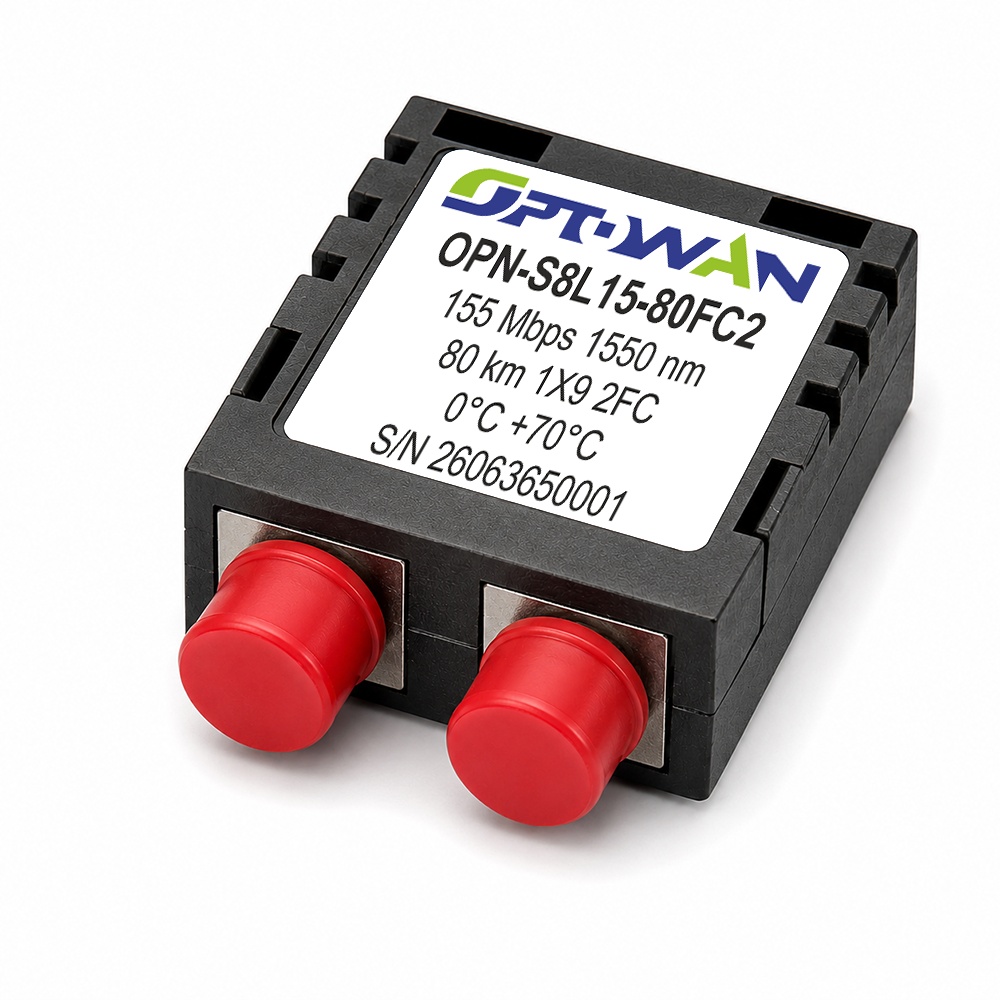

Трансивер Optowan OPN-S8L15-80FC2

Optowan OPN-S8L15-80FC2 — это оптический трансивер в легендарном форм-факторе SFF 1x9 (1×9), работающий на скорости 155 Мбит/с. Главная особенность модуля — длина волны 1550 нм, обеспечивающая рекордно низкое затухание, и дистанция до 80 километров без использования внешних усилителей.

Форм-фактор 1x9: надежность жесткого монтажа
SFF 1x9 — это классика оптических интерфейсов, рассчитанных на пайку или винтовую фиксацию на печатной плате. В отличие от «горячих» SFP, модуль невозможно случайно выдернуть или потерять контакт из-за вибрации. Это свойство особенно ценно в телекоммуникационном оборудовании предыдущих поколений — SDH-мультиплексорах, медиаконвертерах, которые продолжают работать десятилетиями.

Разъемы 2FC: эталон механической стабильности
Модуль оснащен дуплексными разъемами FC (Ferrule Connector) с резьбовым соединением. FC — это «тяжелая артиллерия» среди оптических коннекторов. Преимущества: разъем накручивается на адаптер, обеспечивая абсолютно жесткую фиксацию. Никакая вибрация, тряска или случайное натяжение кабеля не расшатают соединение. Высокая точность центровки (керамическая феррула 2.5 мм) обеспечивает потери на стыке 0.2–0.3 дБ. Низкие обратные отражения (менее -45 дБ при полировке APC). FC остается стандартом в измерительном оборудовании и на старых мультиплексорах SDH.

Дальность 80 км на волне 1550 нм: рекордный бюджет линии
Почему именно 1550 нм для сверхдальних дистанций?

• Минимальное затухание. Потери на 1550 нм составляют 0.19–0.22 дБ/км. На 80 км — всего 15–18 дБ потерь в волокне. Это феноменально низкий показатель, почти в два раза лучше, чем на 1310 нм.
• Мощный лазер и APD-приемник. Модуль оснащен высокомощным лазером и лавинным фотодиодом (APD), обеспечивающими оптический бюджет линии не менее 28–32 дБ.
• Инженерный расчет: потери в волокне 15–18 дБ + потери на разъемах FC (4–6 соединений) 1–2 дБ = 16–20 дБ. Запас 8–12 дБ остается на старение кабеля, дополнительные сварные муфты и загрязнение разъемов. Линия будет работать годами без деградации.

Длина волны 1550 нм: идеал для дальних магистралей

• Совместимость с EDFA. При необходимости увеличения дальности свыше 80 км (до 120–160 км) можно добавить эрбиевый усилитель — стандартный инструмент для магистральных сетей.
• Предсказуемость на любом волокне. 1550 нм находится далеко за пределами водяного пика (1380–1390 нм), поэтому даже на старом кабеле G.652A/B затухание будет стабильным.
• Абсолютная универсальность. Поддерживается любым SDH/SONET оборудованием — от Alcatel до Huawei.

Скорость 155 Мбит/с: стандарт для магистралей
Скорость 155 Мбит/с (STM-1/OC-3) — основа транспортных сетей операторов связи для аренды каналов E1/T1, а также для промышленных SCADA-систем на сверхдальних дистанциях. Гигабит на 80 км без усилителей — задача крайне сложная и дорогая, а 155 Мбит/с для передачи телеметрии, голоса и небольших потоков данных — оптимальное решение.
