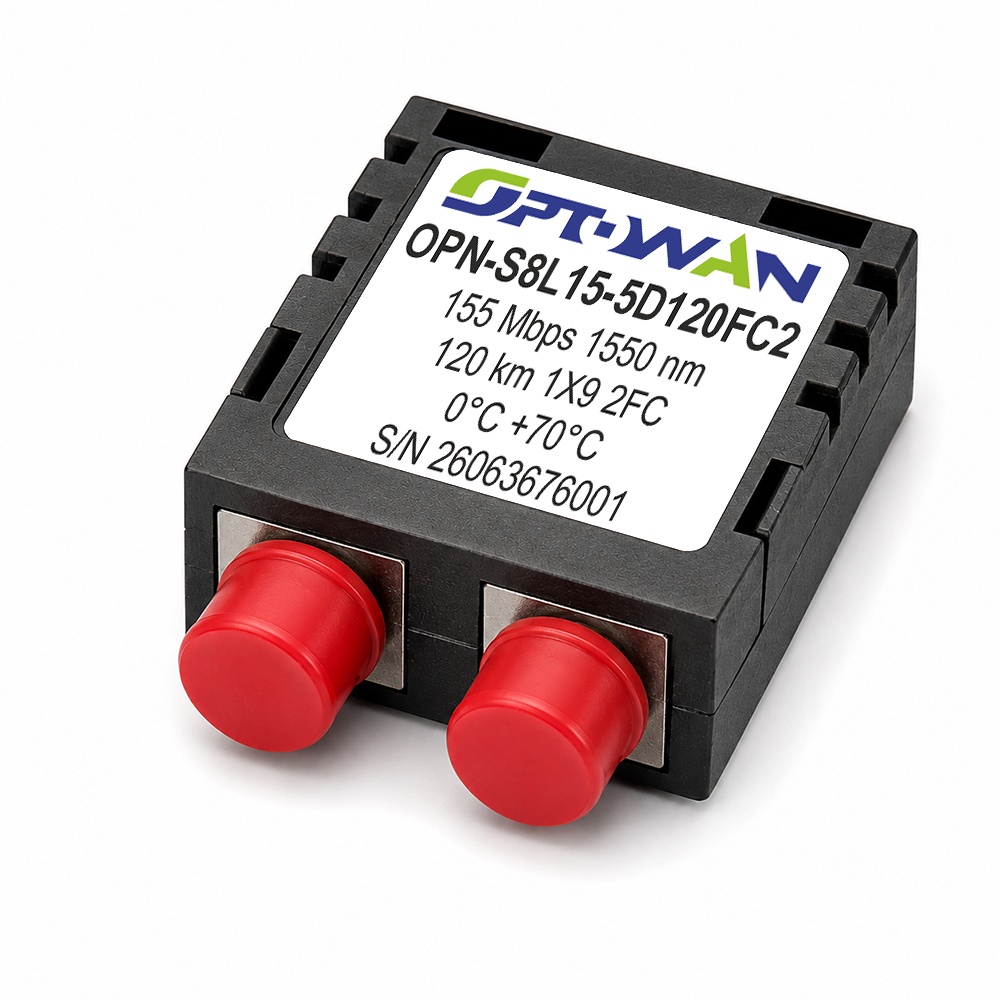

Трансивер Optowan OPN-S8L15-5D120FC2

Optowan OPN-S8L15-5D120FC2 — это трансивер, который переписывает правила для классического форм-фактора SFF 1x9 («пальчиковый» модуль). Он работает на скорости 155 Мбит/с с длиной волны 1550 нм, передает сигнал на 120 километров по одномодовому кабелю (SMF) через резьбовые разъемы 2FC и рассчитан на коммерческий диапазон температур от 0°C до +70°C.

120 км на 1550 нм: на грани физики
Длина волны 1550 нм — абсолютный минимум затухания кварцевого волокна: 0,21–0,22 дБ/км. На 120 км чистые потери в кабеле: 25,2–26,4 дБ. Добавим 7–9 сварных соединений (по 0,05 дБ) и два FC-разъема (по 0,2–0,3 дБ). Итоговый бюджет потерь линии: 26,5–28,5 дБ. Обычный трансивер на 1550 нм имеет бюджет 18–20 дБ — этого категорически недостаточно. Решение: OPN-S8L15-5D120FC2 использует сверхмощный лазер DFB (Distributed Feedback Laser) с выходной мощностью до +7…+9 дБм и высокочувствительный APD (лавинный фотодиод) с чувствительностью до -42…-44 дБм. Реальный оптический бюджет модуля — 49–51 дБ. Запас более 20 дБ компенсирует старение кабеля, загрязнение коннекторов, допуски на сварки и температурные дрейфы. Это инженерный подвиг на пределе возможностей.

Почему 120 км — это граница возможного
На 120 км при 155 Мбит/с возникают два физических ограничения:

1. Затухание: 26–28 дБ — это на пределе даже для APD-приемников. Модуль имеет запас, но он не безразмерный. Каждый дополнительный километр или лишняя сварка могут стать критичными.
2. Хроматическая дисперсия: на 1550 нм уширение импульса достигает 3,5–4,5 нс. Битовый интервал на 155 Мбит/с — 6,4 нс. Запас уменьшается до 2–3 нс, что требует исключительно узкой спектральной линии лазера (DFB с шириной <0,1 нм). Любое расширение спектра приведет к ошибкам.

120 км — это практический предел для 155 Мбит/с без внешних компенсаторов дисперсии и оптических усилителей. Но Optowan доказал: этот предел достижим.

FC-разъемы: резьбовая надежность на экстремальной дистанции
Разъемы FC (Ferrule Connector) с накидной гайкой и ключом ориентации — эталон стационарных оптических кроссов. На 120-километровой линии:

• Жесткая фиксация — гайка затягивается с усилием 0,5–1 Н·м. FC не расшатывается от вибрации. На 120 км любое микроперемещение разъема может вызвать флуктуации затухания, которые обрушат линк.
• Стабильные потери — 0,2–0,3 дБ, не меняющиеся со временем.
• Пылезащита — резьбовое соединение защищено лучше открытых коннекторов.

155 Мбит/с — единственная скорость для 120 км
Только скорость 155 Мбит/с позволяет достичь 120 км без регенераторов. Более высокие скорости (1.25G) на 120 км потребовали бы дорогих компенсаторов дисперсии.

DDM — обязательный контроль
На 120 км без DDM эксплуатация невозможна. Вы должны видеть Rx Power в реальном времени. Просадка на 3 дБ — сигнал к немедленной чистке коннекторов.

Optowan OPN-S8L15-5D120FC2 — абсолютный рекорд. 120 км, 1550 нм, SFF 1x9, FC, APD. Поставил — забыл. Линк держит дистанцию, которую многие считали недостижимой.
