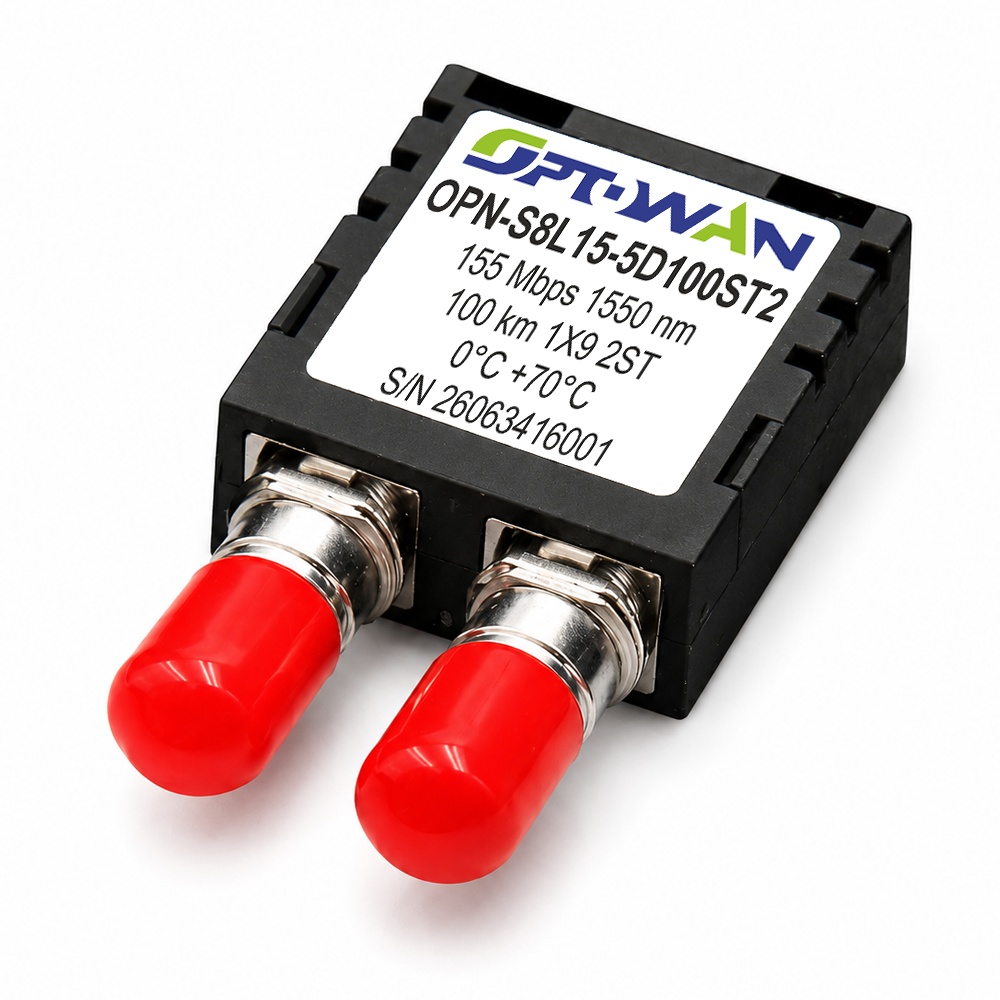

Трансивер Optowan OPN-S8L15-5D100ST2

Optowan OPN-S8L15-5D100ST2 работает на скорости 155 Мбит/с с длиной волны 1550 нм, передает сигнал на 100 километров по одномодовому кабелю (SMF) через разъемы 2ST и рассчитан на коммерческий диапазон температур от 0°C до +70°C.

100 км на 1550 нм: преодоление предела
Длина волны 1550 нм — абсолютный минимум затухания кварцевого волокна: 0,21–0,22 дБ/км. На 100 км чистые потери в кабеле: 21–22 дБ. Добавим 6–8 сварных соединений (по 0,05 дБ) и два ST-разъема (по 0,3–0,4 дБ). Итоговый бюджет потерь линии: 22,5–24 дБ. Обычный трансивер на 1550 нм имеет бюджет 18–20 дБ — не хватает. Решение: OPN-S8L15-5D100ST2 использует сверхмощный лазер DFB (Distributed Feedback Laser) с выходной мощностью до +5…+7 дБм и высокочувствительный APD (лавинный фотодиод) с чувствительностью до -38…-40 дБм. Реальный оптический бюджет модуля — 43–45 дБ. Запас более 20 дБ компенсирует старение кабеля, загрязнение коннекторов, допуски на сварки и температурные дрейфы.

Почему 1550 нм — единственный выбор для 100 км
На 100 км у 1550 нм нет альтернатив:

• Затухание 0,22 дБ/км против 0,38 дБ/км у 1310 нм. Разница на 100 км — 16 дБ! 1310 нм просто не хватит мощности.
• APD-приемник (лавинный фотодиод) обеспечивает чувствительность -38…-40 дБм — без него не обойтись.
• DFB-лазер с узкой спектральной линией минимизирует дисперсионные искажения.

Хроматическая дисперсия на 1550 нм при 155 Мбит/с на 100 км все еще допустима: уширение импульса составляет около 2–3 нс, а битовый интервал — 6,4 нс. Запас есть. PMD (поляризационная модовая дисперсия) на 100 км дает задержку <5 пс — ничтожно.

ST-разъемы: байонетная классика для экстремальных дистанций
Разъемы ST (Straight Tip) с поворотным байонетным замком — это старая школа, которая до сих пор живет в тысячах инсталляций. На 100-километровой линии:

• Байонетный замок не расшатывается от вибрации. Серверная может стоять рядом с железной дорогой или компрессорной — ST останется на месте.
• Постоянные потери — 0,3–0,4 дБ, которые не меняются со временем. На 100 км люфт разъема на 0,5 дБ может обрушить линк. ST исключает такие сюрпризы.
• Совместимость с legacy — ST-патч-панели и кроссы есть на тысячах объектов: энергетика, железная дорога, старые телеком-узлы.

Да, ST дает чуть большее затухание, чем SC/LC (0,3–0,4 дБ против 0,2 дБ). Но на 100 км с запасом более 20 дБ эта разница не играет роли. А надежность и совместимость — играют.

155 Мбит/с — скорость, которая делает 100 км возможным
Скорость 155 Мбит/с (Fast Ethernet / STM-1 / OC-3) выбрана не случайно. Именно на этой скорости 100 км по SMF становятся реальностью без промежуточных регенераторов:

• Хроматическая дисперсия дает уширение импульса около 2–3 нс — битовый интервал 6,4 нс, запас двойной.
• Поляризационная модовая дисперсия (PMD) не вносит искажений.
• Более высокая скорость (1.25G) потребовала бы компенсации дисперсии.

Трансивер идеально подходит для:

• SDH/SONET — STM-1/OC-3 на предельные расстояния (например, между городами без регенераторов).
• Выделенных каналов связи для энергетики, нефтегаза, железной дороги.
• SCADA на магистральных нефте- и газопроводах (датчики разнесены на сотни км с промежуточными узлами).
• Резервных линий поверх существующей оптики.
