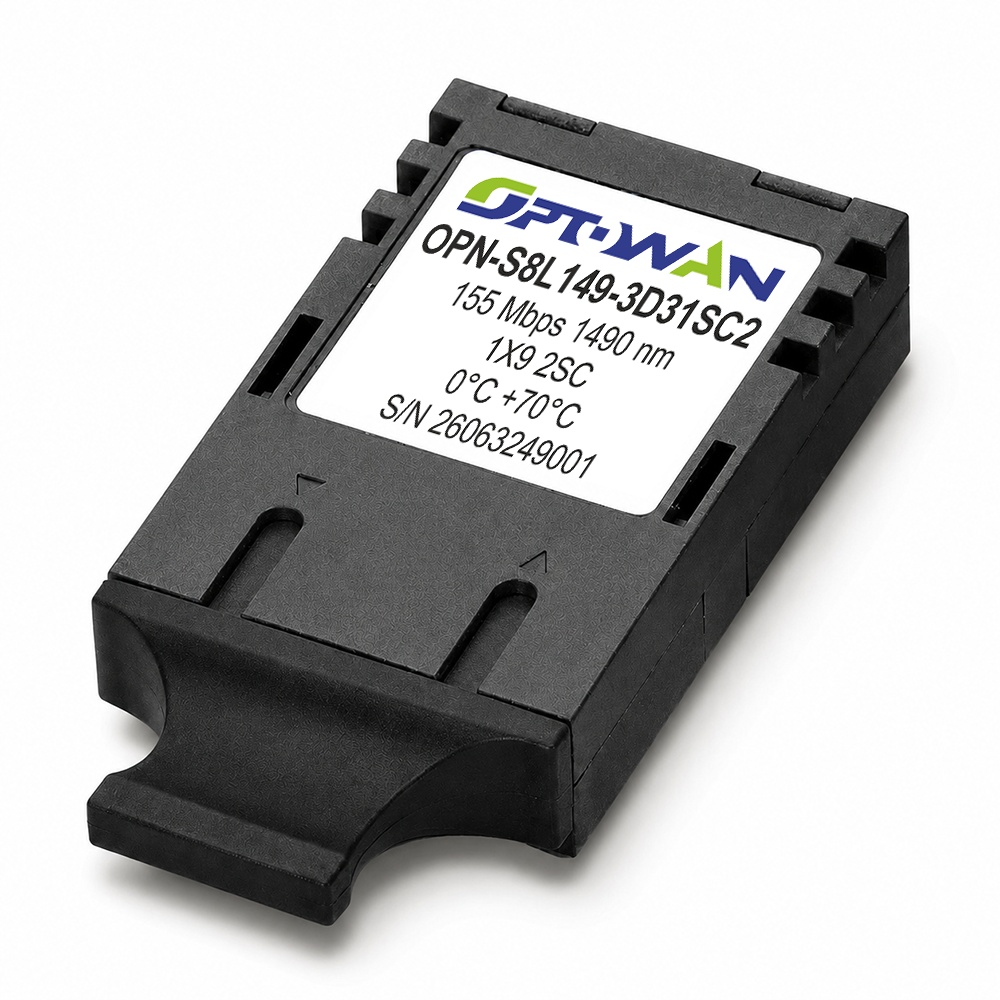

Трансивер Optowan OPN-S8L149-3D31SC2

Трансивер Optowan OPN-S8L149-3D31SC2 выполнен в форм-факторе SFF 1x9 («пальчиковый»), работает на скорости 155 Мбит/с (Fast Ethernet / STM-1 / OC-3), подключается к одномодовому кабелю (SMF) через разъемы 2SC и рассчитан на коммерческий диапазон температур от 0°C до +70°C.

Особенности длины волны 1490 нм

Канал 1490 нм обладает рядом важных преимуществ:

• Низкое затухание в SMF: около 0,24–0,26 дБ/км. Это заметно ниже, чем на 1310 нм (0,36 дБ/км), и лишь незначительно выше, чем на 1550 нм (0,22 дБ/км). На дистанции 15–20 км потери составят всего 3,5–5,5 дБ — очень комфортный бюджет для стандартного оптического бюджета 15–18 дБ.
• Хроматическая дисперсия: на 1490 нм дисперсия стандартного волокна G.652 составляет около +16…+18 пс/(нм·км). Для скорости 155 Мбит/с это значение совершенно некритично — дисперсионная длина превышает 100 км. Сигнал не требует компенсации дисперсии.
• Стандарт PON: именно 1490 нм используется для передачи данных от центрального узла (OLT) к абонентским устройствам (ONT/ONU) в системах GPON (downstream). Это делает модуль совместимым с огромным парком уже установленного оборудования пассивных оптических сетей.
• Совместимость: канал 1490 нм находится в «запасной» части спектра, редко занятой традиционными 1310/1550 нм. Идеален для добавления в уже загруженное волокно без конфликтов.

SFF 1x9: живая классика промышленной связи

Форм-фактор SFF 1x9 («пальчиковый») — это один из старейших и наиболее надежных типов оптических модулей. В отличие от горячезаменяемых SFP, SFF 1x9 жестко фиксируется на плате (пин-аут 1x9), что обеспечивает повышенную устойчивость к вибрации. Это делает трансивер идеальным выбором для:

• промышленных коммутаторов (MOXA, Hirschmann, Siemens);
• систем железнодорожной автоматики;
• энергетического оборудования (подстанции, РЗА);
• SDH-мультиплексоров транспортных сетей;
• головных станций PON (OLT).

SC-разъемы: индустриальный стандарт

Разъемы 2SC (Square Connector) с квадратным корпусом и фиксацией push-pull — самый массовый тип разъемов в стационарных оптических кроссах. Преимущества SC:

• вносимые потери <0,2 дБ (типично 0,1–0,15 дБ);
• высокая повторяемость подключений (до 500 циклов);
• простая очистка коннектора в полевых условиях;
• совместимость с тысячами существующих инсталляций — от патч-панелей до оборудования PON.

155 Мбит/с — промышленный стандарт

Скорость 155 Мбит/с идеально подходит для протоколов IEC 61850 (подстанции), Modbus TCP, DNP3, Profinet и SCADA-систем. На 1490 нм затухание и дисперсия не создают проблем на типовых дистанциях.

Коммерческий диапазон: 0°C до +70°C

Эта версия модуля предназначена для использования в отапливаемых и вентилируемых помещениях: серверные, аппаратные, ЦОД, кроссовые узлы связи, помещения диспетчерских, головные станции PON. Для уличного монтажа в мороз существует промышленная версия с индексом «I» (OPN-S8L149-3D31SC2I), работающая при -50…+85°C.
