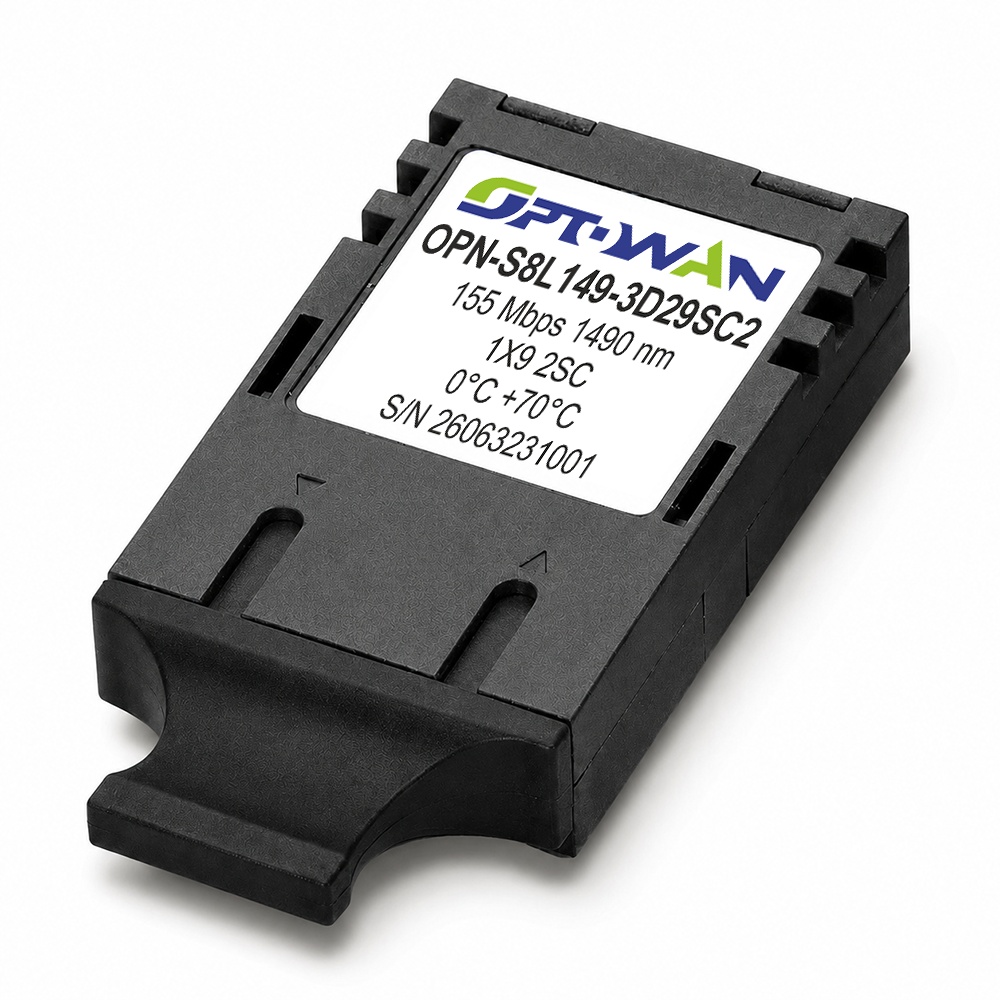

Трансивер Optowan OPN-S8L149-3D29SC2 выполнен в форм-факторе SFF 1x9 («пальчиковый»), работает на скорости 155 Мбит/с, подключается через разъемы 2SC к одномодовому кабелю (SMF) и рассчитан на коммерческий диапазон температур от 0°C до +70°C.
Особенности длины волны 1490 нм
Канал 1490 нм обладает рядом характерных свойств:
- Затухание в SMF: около 0,24–0,26 дБ/км. Это уже очень близко к «рекордному» затуханию 1550 нм (0,22 дБ/км). На дистанции 20 км потери составят всего 4,5–5,5 дБ — комфортный бюджет, оставляющий запас на разъемы и сварки.
- Хроматическая дисперсия: на 1490 нм дисперсия стандартного волокна G.652 составляет около +16…+18 пс/(нм·км). Для скорости 155 Мбит/с это не проблема: дисперсионная длина превышает 120 км. Импульсы не расплываются на типовых дистанциях 15–25 км.
- Стандарт PON: именно 1490 нм используется для передачи данных от центрального узла (OLT) к абонентским устройствам (ONT/ONU) в системах GPON. Это делает модуль совместимым с огромным парком уже установленного оборудования.
Для чего используется 1490 нм
Этот канал востребован в следующих сценариях:
- CWDM-уплотнение: в многоканальных системах (8, 16, 18 каналов) 1490 нм является стандартным и обязательным каналом. Он находится в «низкозатухающей» части спектра, что делает его предпочтительным для дальних линий в составе уплотненной системы.
- Пассивные оптические сети (PON): если ваше оборудование (OLT) имеет порт SFF 1x9 на 1490 нм для downstream, этот трансивер — прямая замена штатному модулю.
- Городские и внутрикампусные сети: низкое затухание позволяет передавать сигнал на 20–30 км без усилителей. Идеально для связи между зданиями в кампусах аэропортов, портов, промышленных зон.
- Бидирекциональные системы: 1490 нм часто используется в паре с 1310 нм или 1550 нм для организации полнодуплексной связи по одному волокну (BiDi).
Почему SFF 1x9 и SC
Форм-фактор SFF 1x9 («пальчиковый») по-прежнему широко распространен в:
- промышленных коммутаторах и медиаконвертерах (MOXA, Hirschmann, Siemens);
- системах железнодорожной автоматики и сигнализации;
- энергетическом оборудовании (подстанции, релейная защита);
- SDH-мультиплексорах транспортных сетей;
- старых и новых системах PON с внешними оптическими портами.
Разъемы 2SC — индустриальный стандарт: вносимые потери <0,2 дБ, высокая повторяемость подключений, простая очистка коннекторов. SC — самый массовый тип разъема в стационарных оптических кроссах, патч-панелях и в оборудовании PON.
155 Мбит/с — оптимальная скорость
Скорость 155 Мбит/с (Fast Ethernet / STM-1 / OC-3) — промышленный стандарт. Преимущества на 1490 нм:
- Хроматическая дисперсия при 155 Мбит/с практически не влияет на качество сигнала.
- Сигнал не требует компенсации дисперсии даже на дистанциях до 30–40 км.
- Трансивер идеально подходит для протоколов IEC 61850 (подстанции), Modbus TCP, DNP3, Profinet, SCADA-систем.
