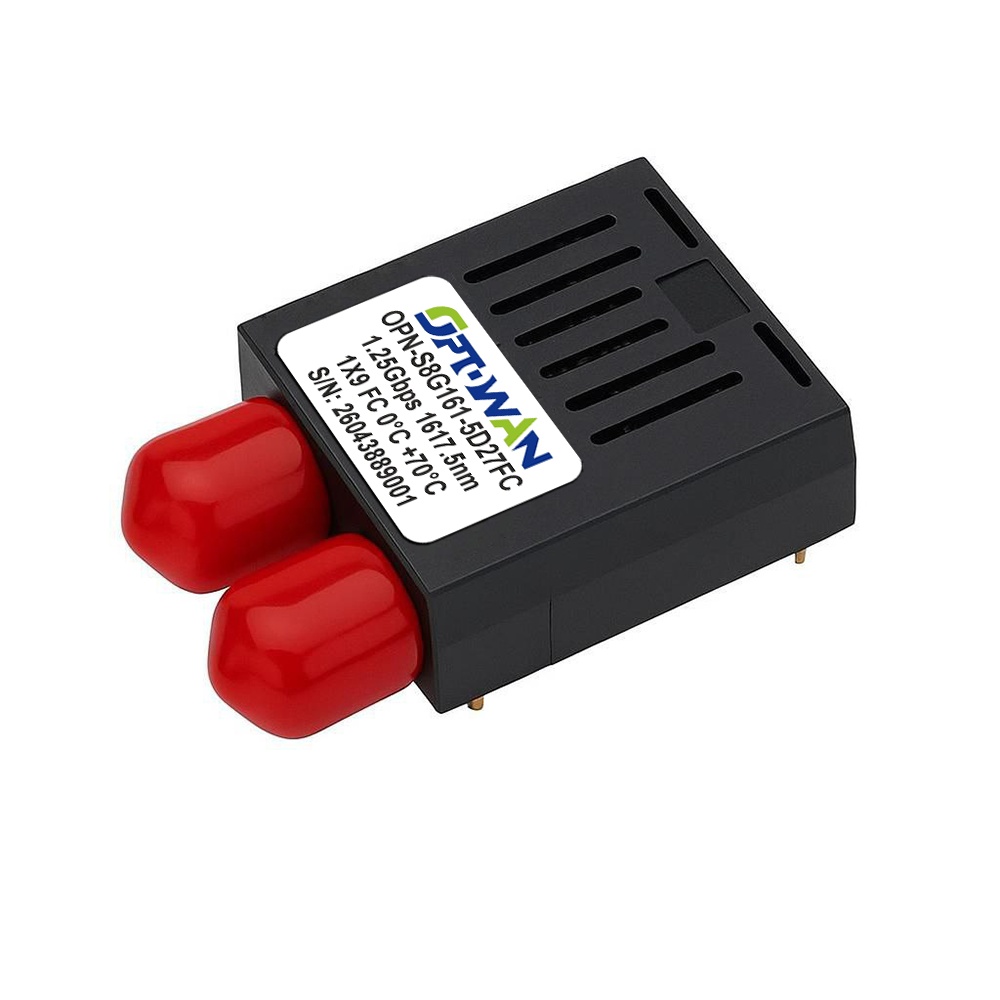

Трансивер Optowan OPN-S8G161-5D27FC

Optowan OPN-S8G161-5D27FC — это оптический трансивер в классическом форм-факторе SFF 1x9, работающий на скорости 1.25 Гбит/с. Модель предназначена для использования в системах спектрального уплотнения CWDM (Coarse Wavelength Division Multiplexing). Устройство использует длину волны 1617.5 нм, которая находится в верхней части L-диапазона (1565–1625 нм) — зоне максимальной устойчивости к макроизгибам и повреждениям кабеля. Трансивер рассчитан на работу по одномодовому кабелю (SMF) на дистанцию до 27 км. Особенность модели — оптический разъем типа FC (Ferrule Connector) с резьбовой фиксацией. Суффикс 5Dуказывает на увеличенный энергетический запас.

Техническое преимущество: почему 1617.5 нм и разъем FC?
Длина волны 1617.5 нм является одной из самых длинноволновых в стандартной CWDM-сетке, а увеличенный бюджет 5D обеспечивает надежную работу:

1. Максимальная устойчивость к макроизгибам — это ключевое и уникальное преимущество длины волны 1617.5 нм. На длинных волнах L-диапазона потери на изгибах минимальны:
   • на 1310 нм: потеря на изгибе радиусом 15 мм может достигать 5–10 дБ;
   • на 1550 нм: та же проблема дает 1–3 дБ потерь;
   • на 1617.5 нм: потери на изгибе редко превышают 0,3–0,8 дБ.
     Увеличенный бюджет дополнительно компенсирует оставшиеся потери.
2. Низкое затухание для L-диапазона — на волне 1617.5 нм коэффициент затухания в SMF составляет около 0,21–0,25 дБ/км. Для дистанции 27 км:
   • затухание линии — 5,5–6,5 дБ;
   • с учетом 2–3 FC-соединений (0,2–0,3 дБ) — 6–7,5 дБ;
   • увеличенный бюджет обеспечивает запас 5–7 дБ.
3. Увеличенный бюджет 5D (Enhanced Margin) — трансивер имеет повышенный энергетический запас (на 2–3 дБ выше стандарта), что позволяет:
   • работать на трассах с большим количеством сварных соединений (до 15–20 стыков);
   • компенсировать ухудшение качества коннекторов и старения кабеля;
   • использовать на линиях с изгибами и неоптимальными характеристиками.
4. Разъем FC (Ferrule Connector) — телекоммуникационный стандарт — разъем FC с резьбовой фиксацией широко используется в телекоммуникациях, измерительных приборах и промышленном оборудовании:
   • резьбовая фиксация — соединение, устойчивое к вибрациям и случайным расстыковкам;
   • герметичность — подходит для использования в условиях повышенной влажности и запыленности;
   • совместимость с legacy-оборудованием — идеальное решение для замены трансиверов в старых мультиплексорах, медиаконвертерах и измерительных приборах;
   • типичные потери — 0,2–0,3 дБ на соединение.
5. CWDM-канал 1617.5 нм — для работы в системах спектрального уплотнения:
   • до 18 каналов в одном волокне;
   • свободный спектр — L-диапазон, особенно его верхняя часть, используется крайне редко.
6. Форм-фактор SFF 1x9 — классическое исполнение, совместимое с медиаконвертерами, промышленными коммутаторами и телекоммуникационным оборудованием.

Конструктивные особенности
Корпус SFF 1x9 с металлической оболочкой для электромагнитной совместимости (EMI).

Оптический разъем FC с керамическим наконечником обеспечивает резьбовое соединение, потери 0,2–0,3 дБ. Питание 3,3 В или 5 В.

Температурный режим: 0…+70°C.

Области применения

• «Реанимация» старых кабельных трасс с изгибами на FC-оборудовании;
• Самые сложные трассы с экстремальным количеством изгибов.
