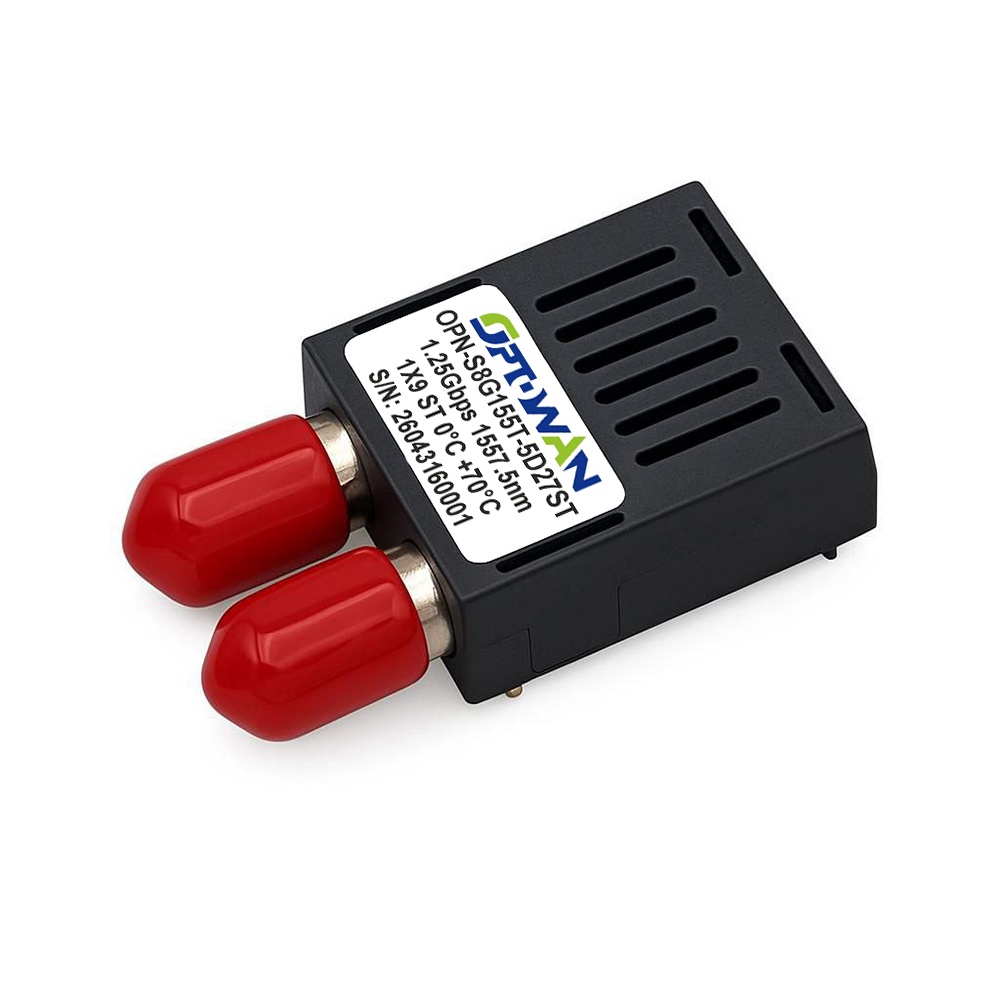

Optowan OPN-S8G155T-5D27ST — это оптический трансивер в классическом форм-факторе SFF 1x9, работающий на скорости 1.25 Гбит/с. Модель предназначена для использования в системах спектрального уплотнения CWDM (Coarse Wavelength Division Multiplexing) со стандартной сеткой 20 нм (литера «Т» в артикуле). Устройство использует длину волны 1557.5 нм, которая находится в сердце C-диапазона (1530–1565 нм) — зоне абсолютного минимума затухания стандартного одномодового волокна. Трансивер рассчитан на работу по одномодовому кабелю (SMF) на дистанцию до 27 км. Особенность модели — оптический разъем типа ST (Straight Tip) с байонетным механизмом фиксации. Суффикс 5D указывает на увеличенный энергетический запас.
Техническое преимущество: почему 1557.5 нм и разъем ST?
Длина волны 1557.5 нм является королевским каналом CWDM-сетки, а увеличенный бюджет 5D обеспечивает надежную работу:
- Минимальное затухание — ключевое преимущество — на волне 1557.5 нм коэффициент затухания в SMF составляет всего около 0,19–0,22 дБ/км. Это лучший показатель для стандартного одномодового волокна, ограниченный только фундаментальным рэлеевским рассеянием. Для дистанции 27 км:
- затухание линии — 5–6 дБ;
- с учетом 2–3 ST-соединений (0,2–0,3 дБ) — 5,5–7 дБ;
- увеличенный бюджет обеспечивает запас 5–7 дБ.
- Увеличенный бюджет 5D (Enhanced Margin) — трансивер имеет повышенный энергетический запас (на 2–3 дБ выше стандарта), что позволяет:
- работать на трассах с большим количеством сварных соединений (до 15–20 стыков);
- компенсировать ухудшение качества коннекторов и старения кабеля;
- использовать на линиях с неоптимальными характеристиками.
- Разъем ST (Straight Tip) — классика телекоммуникаций — разъем ST с байонетной фиксацией широко использовался в 90-х и 2000-х годах:
- байонетная фиксация — надежное соединение, устойчивое к вибрациям;
- совместимость с legacy-оборудованием — замена трансиверов в старых мультиплексорах, медиаконвертерах;
- простота очистки — открытая конструкция керамического наконечника;
- типичные потери — 0,2–0,3 дБ на соединение.
- CWDM-канал 1557.5 нм (сетка 20 нм) — для работы в системах спектрального уплотнения:
- до 18 каналов в одном волокне;
- снижение стоимости аренды темного волокна.
- Форм-фактор SFF 1x9 — классическое исполнение, совместимое с медиаконвертерами, промышленными коммутаторами и телекоммуникационным оборудованием.
Конструктивные особенности
Корпус SFF 1x9 с металлической оболочкой для электромагнитной совместимости (EMI).
Оптический разъем ST с керамическим наконечником обеспечивает байонетное соединение, потери 0,2–0,3 дБ. Питание 3,3 В или 5 В.
Температурный режим: 0…+70°C.
Области применения
- Модернизация CWDM-сетей с ST-оборудованием;
- Эталонный магистральный канал на 27 км.
