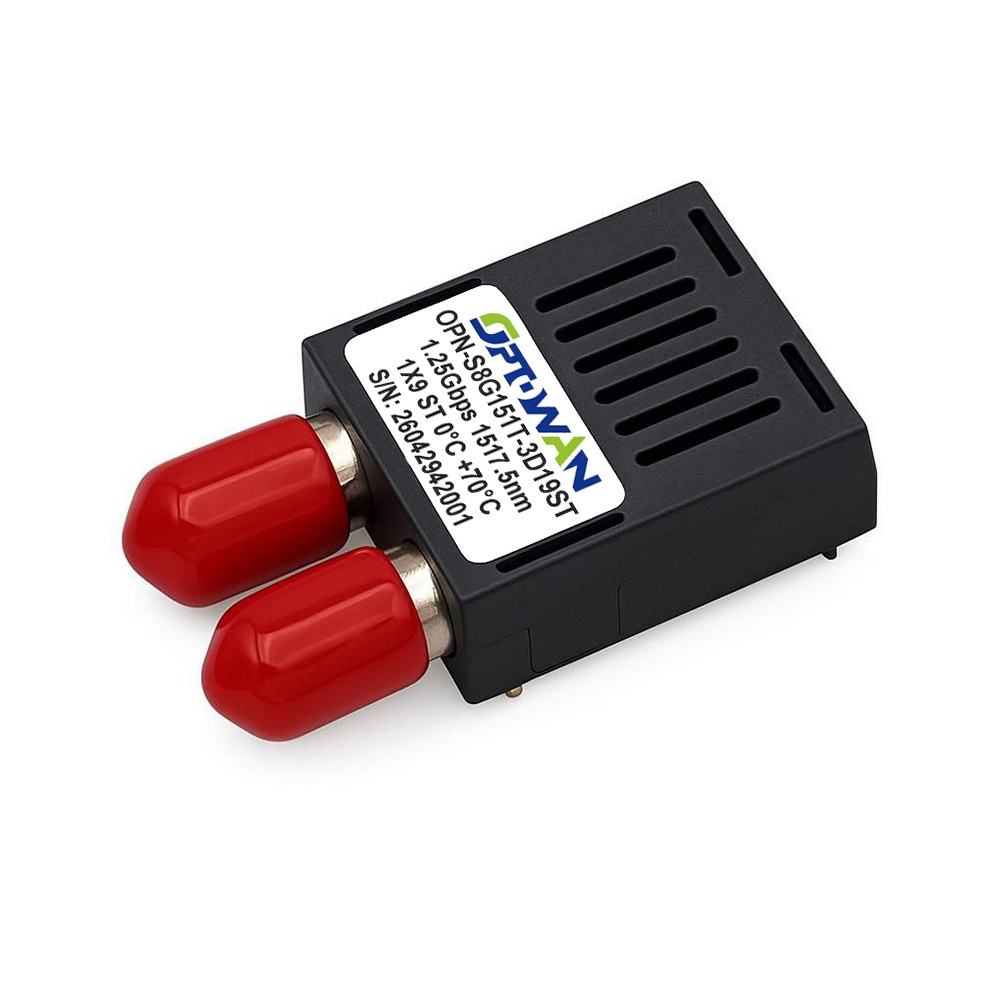

Трансивер Optowan OPN-S8G151T-3D19ST

Optowan OPN-S8G151T-3D19ST — это усиленный CWDM-модуль на длине волны 1517.5 нм в форм-факторе SFF 1x9 с байонетным разъемом ST. Буква «T» означает повышенную выходную мощность, а разъем ST обеспечивает совместимость со старым оборудованием. Это модуль для сверхдальних линков без использования EDFA на старых ST-системах.

Почему 1517.5 нм — стратегическая длина волны. Согласно стандарту ITU-T G.694.2, CWDM использует сетку с шагом 20 нм от 1270 до 1610 нм. Длина волны 1517.5 нм находится на границе S-диапазона (1460–1530 нм) и C-диапазона (1530–1565 нм). Это последний канал перед зоной минимального затухания, но с отрицательной дисперсией.

Особенности длины волны 1517.5 нм:

• Затухание на старых кабелях (G.652): 0,25–0,30 дБ/км — очень хорошо.
• Затухание на новых кабелях (G.652.D): 0,22–0,25 дБ/км — отлично.
• Хроматическая дисперсия: около -18…-20 пс/нм·км (отрицательная). Накопленная дисперсия на 70 км — 1400 пс/нм, расплывание импульса — 700 пс.
• Главное: это канал с очень низким затуханием и отрицательной дисперсией.

Почему нужен усиленный передатчик (T) и разъем ST. Усиленный передатчик добавляет 2–4 дБ, позволяя достичь максимальной дальности. А разъем ST позволяет работать со старыми кроссами:

• Усиленная мощность (T): +3…+5 dBm вместо стандартных 0…+3 dBm.
• Итоговый бюджет: 26–30 dB (на 2–4 дБ выше стандартного).

Рекомендуемая дистанция с усилением: на старых кабелях — до 60–70 км, на новых — до 70–80 км.

Почему отрицательная дисперсия + усиление = преимущество для старых ST-систем. На 1517.5 нм дисперсия отрицательная (-18…-20 пс/нм·км), в то время как в C-диапазоне она положительная. Отрицательная дисперсия упрощает передачу на большие расстояния без компенсации. Для старых систем с ST-разъемами, где нет возможности использовать компенсаторы дисперсии, это важное преимущество.

Почему именно ST-разъем с усилением? ST (Straight Tip) — байонетный разъем с поворотной фиксацией:

• Не нужно переобжимать кросс. Замена ST на SC или LC — огромные затраты.
• Надежность байонета. ST выдерживает тысячи циклов соединения.
• Совместимость с легаси. Тысячи мультиплексоров SDH/SONET используют ST.

Когда усиленный канал 1517.5 нм с ST особенно полезен:

• Сверхдальние магистрали 70–90 км без EDFA на старых ST-системах.
• C-диапазон занят DWDM — 1517.5 нм свободный канал с отличными характеристиками.
• Нет возможности использовать EDFA (нет питания, нет места).
• Модернизация старых SDH-систем с ST-разъемами на максимальную дальность.

Сравнение со стандартным модулем (без T):

• Стандартный на 70 км (новый кабель 0,24 дБ/км): запас 3–6 дБ.
• Усиленный (T) на 80 км: запас 4–8 дБ — усиление позволяет пройти на 10 км больше.
