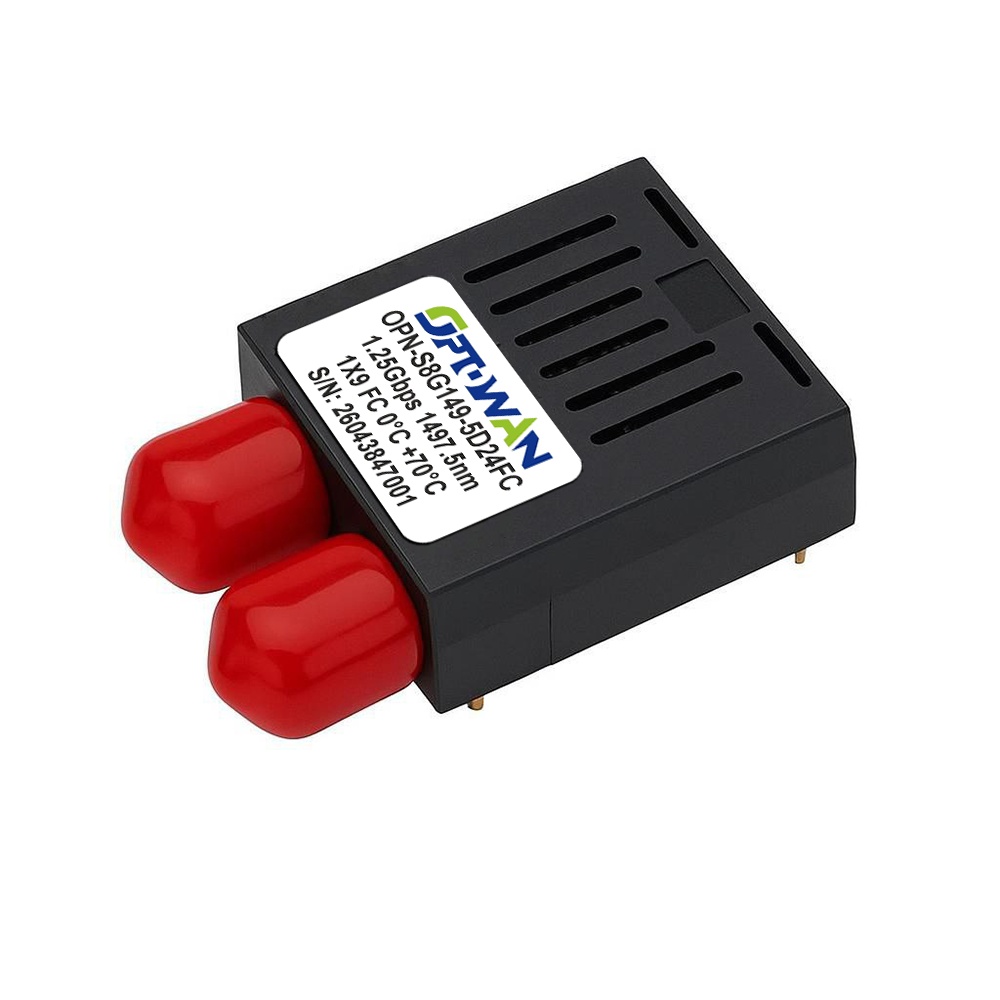

Optowan OPN-S8G149-5D24FC — это оптический трансивер в классическом форм-факторе SFF 1x9, работающий на скорости 1.25 Гбит/с. Модель предназначена для использования в системах спектрального уплотнения CWDM (Coarse Wavelength Division Multiplexing). Устройство использует длину волны 1497.5 нм, которая находится в S-диапазоне (1460–1530 нм) — зоне, где затухание уже стабильно низкое и приближается к теоретическому минимуму. Трансивер рассчитан на работу по одномодовому кабелю (SMF) на дистанцию до 24 км. Особенность модели — оптический разъем типа FC (Ferrule Connector) с резьбовой фиксацией. Суффикс 5Dуказывает на увеличенный энергетический запас.
Техническое преимущество: почему 1497.5 нм и разъем FC?
Длина волны 1497.5 нм находится в S-диапазоне, где затухание минимально, а увеличенный бюджет 5D обеспечивает надежную работу:
- Низкое затухание — на волне 1497.5 нм коэффициент затухания в SMF составляет:
- на старых кабелях G.652A/B: около 0,24–0,28 дБ/км;
- на современных кабелях G.652D: около 0,22–0,25 дБ/км.
Для 24 км затухание линии — 5–6 дБ. С учетом 2–3 FC-соединений (0,2–0,3 дБ) — 5,5–7 дБ. Увеличенный бюджет обеспечивает запас 5–7 дБ.
- Увеличенный бюджет 5D (Enhanced Margin) — трансивер имеет повышенный энергетический запас (на 2–3 дБ выше стандарта), что позволяет:
- работать на трассах с большим количеством сварных соединений (до 15–20 стыков);
- компенсировать ухудшение качества коннекторов и старения кабеля;
- использовать на линиях с неоптимальными характеристиками.
- Разъем FC (Ferrule Connector) — телекоммуникационный стандарт — разъем FC с резьбовой фиксацией широко используется в телекоммуникациях, измерительных приборах и промышленном оборудовании:
- резьбовая фиксация — соединение, устойчивое к вибрациям и случайным расстыковкам;
- герметичность — подходит для использования в условиях повышенной влажности и запыленности;
- совместимость с legacy-оборудованием — идеальное решение для замены трансиверов в старых мультиплексорах, медиаконвертерах и измерительных приборах;
- типичные потери — 0,2–0,3 дБ на соединение.
- CWDM-канал 1497.5 нм — для работы в системах спектрального уплотнения:
- до 18 каналов в одном волокне;
- снижение стоимости аренды темного волокна.
- Форм-фактор SFF 1x9 — классическое исполнение, совместимое с медиаконвертерами, промышленными коммутаторами и телекоммуникационным оборудованием.
Конструктивные особенности
Корпус SFF 1x9 с металлической оболочкой для электромагнитной совместимости (EMI).
Оптический разъем FC с керамическим наконечником обеспечивает резьбовое соединение, потери 0,2–0,3 дБ. Питание 3,3 В или 5 В.
Температурный режим: 0…+70°C.
Области применения
- Модернизация CWDM-сетей с FC-разъемами;
- Организация эффективного канала в S-диапазоне на 24 км.
