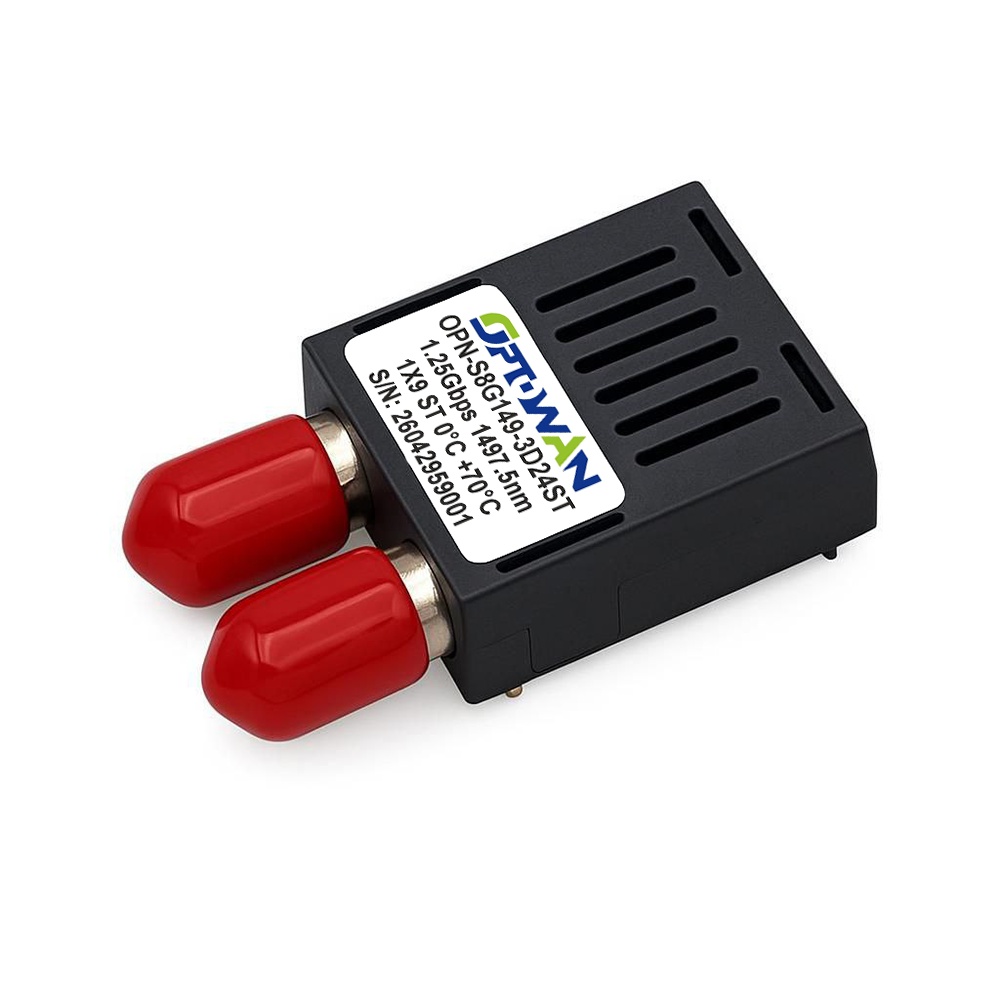

Optowan OPN-S8G149-3D24ST работает на длине волны 1497.5 нм и оснащен разъемом ST (Straight Tip — байонетное соединение с пружинным механизмом). Это канал S-диапазона (1460–1530 нм), расположенный всего в 7.5 нм от стандартного GPON-канала downstream (1490 нм). На первый взгляд, это зона риска. На второй — зона уникальных возможностей, которые открываются только для тех, кто понимает физику процесса.
Почему 1497.5 нм — это разумный риск
Большинство проектировщиков обходит 1497.5 нм стороной, опасаясь интерференции с GPON. В результате этот канал почти всегда свободен даже в самых плотно упакованных CWDM-системах. При этом его физические характеристики превосходны:
- Затухание — всего 0.22–0.24 дБ/км на любом одномодовом волокне (G.652.B/C/D). Это лишь на 5–10% хуже, чем в C-диапазоне, и значительно лучше, чем на 1310 нм.
- Дисперсия — около 14–15 пс/нм·км, что ниже, чем на 1550 нм (16–17 пс/нм·км).
- Универсальность — канал работает на любом SMF, независимо от его возраста.
Расстояние в 7.5 нм до GPON — это не проблема, а гарантия. При правильно спроектированной системе (фильтры CWDM с отстройкой 10–15 нм) сигналы не пересекаются. Более того, стандартные CWDM-мультиплексоры имеют каналы именно на 1490 нм и 1510 нм. 1497.5 нм — это «зазор», который специально оставлен свободным для подобных специализированных задач.
Разъем ST: байонетная надежность для ответственных сетей
Разъем ST — это классика промышленной оптики, которая десятилетиями доказывает свою состоятельность в жестких условиях эксплуатации:
- Байонетная фиксация — соединение фиксируется поворотом на четверть оборота. Быстрее резьбового FC, надежнее push-pull SC при вибрациях. В транспортных системах, на железных дорогах и в энергетике ST остается золотым стандартом.
- Пружинный поджим — керамический наконечник постоянно поджат пружиной, обеспечивая стабильные потери (0.2–0.3 дБ) даже после сотен стыковок.
- Совместимость с legacy — многие промышленные контроллеры, медиаконвертеры и патч-панели старшего поколения оснащены ST-портами. Замена на SC или LC потребовала бы полного переобжима всего кабельного хозяйства.
Форм-фактор SFF 1x9 (Small Form Factor, DIP-распиновка с шагом 2.54 мм) — классика встраиваемой оптики для оборудования с фиксированным монтажом. Трансивер монтируется на печатную плату пайкой или установкой в разъем, обеспечивая десятилетнюю надежность без потери контакта.
Технические параметры
- Скорость передачи данных: 1.25 Гбит/с. Совместимость с Gigabit Ethernet (1000BASE-X), Fast Ethernet, SCADA-протоколами и промышленными полевыми шинами.
- Тип оптического кабеля: одномодовое волокно (SMF 9/125 мкм). Работает на всех типах SMF.
- Диапазон рабочих температур: от 0°C до +70°C — стандартный коммерческий диапазон для отапливаемых помещений.
Области применения
- Дополнительный канал поверх GPON — добавьте Gigabit Ethernet в уже загруженную PON-инфраструктуру без замены оборудования;
- Свободный спектр в CWDM-системе — пока все боятся 1497.5 нм, вы спокойно его используете;
- Промышленные сети (энергетика, транспорт) — вибростойкость ST и предсказуемость канала;
- Модернизация legacy-сетей с ST-разъемами без замены кабельной базы.
