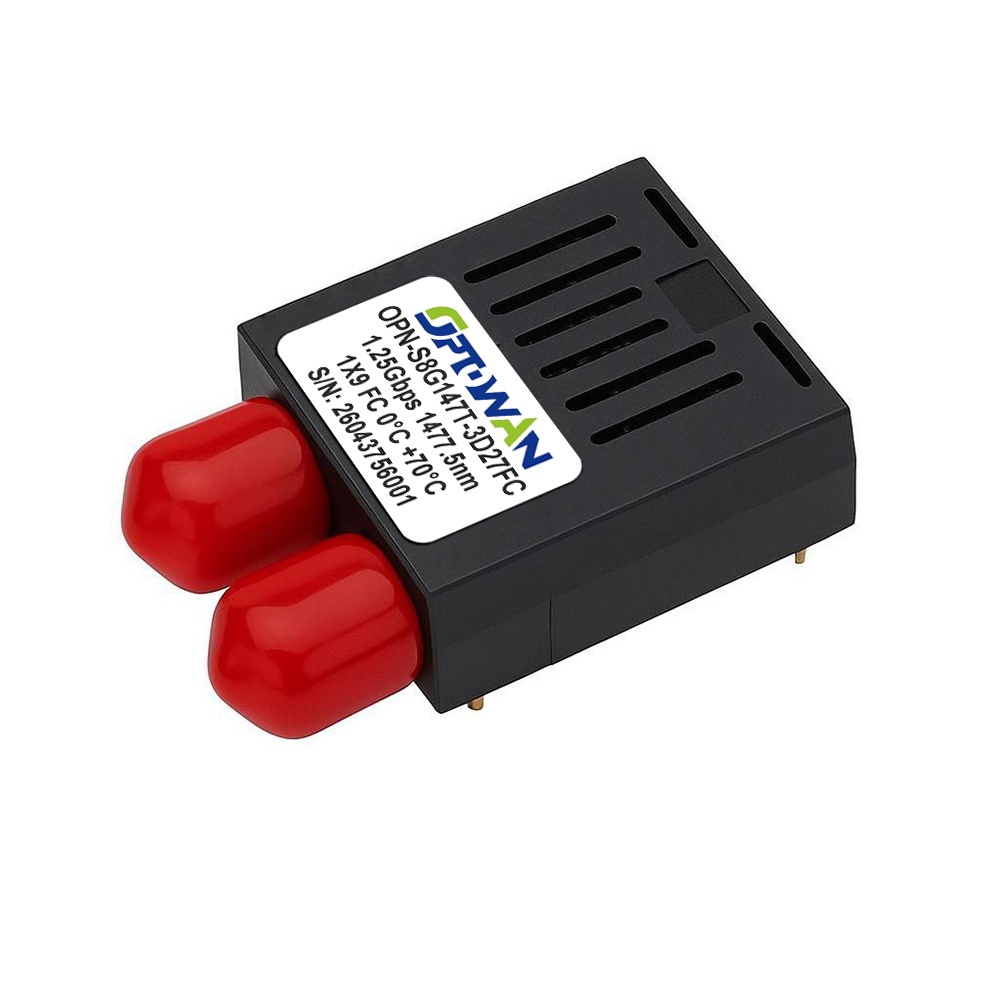

Optowan OPN-S8G147T-3D27FC — это оптический трансивер в классическом форм-факторе SFF 1x9, работающий на скорости 1.25 Гбит/с. Модель предназначена для использования в системах спектрального уплотнения CWDM (Coarse Wavelength Division Multiplexing) со стандартной сеткой 20 нм (литера «Т» в артикуле). Устройство использует длину волны 1477.5 нм, которая открывает S-диапазон (1460–1530 нм) — первую зону спектра, где затухание начинает стремительно приближаться к теоретическому минимуму. Особенность модели — оптический разъем типа FC (Ferrule Connector) с резьбовой фиксацией.
Техническое преимущество: почему 1477.5 нм и разъем FC?
Длина волны 1477.5 нм находится на входе в S-диапазон, где затухание резко снижается, а разъем FC обеспечивает надежное и герметичное соединение. Их сочетание дает уникальные преимущества:
- Низкое затухание — ключевое преимущество — на волне 1477.5 нм коэффициент затухания в SMF составляет всего около 0,23–0,26 дБ/км. Это почти в два раза ниже, чем в начале O-диапазона (0,40–0,45 дБ/км на 1277.5 нм). Для дистанции 27 км:
- экономия 4–5 дБ по сравнению с O-диапазоном;
- суммарное затухание трассы с учетом 2–3 FC-соединений (по 0,2–0,3 дБ) составляет всего 7–9 дБ;
- огромный запас для старения компонентов, ухудшения стыков и температурных колебаний.
- Разъем FC (Ferrule Connector) — телекоммуникационный стандарт — разъем FC с резьбовой фиксацией десятилетиями используется в телекоммуникациях, измерительных приборах и промышленном оборудовании:
- резьбовая фиксация — соединение, устойчивое к вибрациям и случайным расстыковкам;
- герметичность — подходит для использования в условиях повышенной влажности и запыленности;
- совместимость с legacy-оборудованием — идеальное решение для замены вышедших из строя трансиверов в старых мультиплексорах и медиаконвертерах;
- типичные потери — 0,2–0,3 дБ на соединение;
- обратные потери — >45 дБ (PC) или >60 дБ (APC).
- CWDM-канал 1477.5 нм (сетка 20 нм) — трансивер предназначен для работы в составе CWDM-систем:
- увеличение емкости волокна (до 18 каналов);
- снижение стоимости аренды темного волокна;
- возможность организации двусторонней связи по одному волокну.
- Устойчивость к макроизгибам — длинные волны S-диапазона значительно менее чувствительны к изгибам волокна, чем коротковолновые каналы O-диапазона. Если ваша трасса имеет неаккуратные повороты или локальные сдавливания, канал 1477.5 нм пострадает гораздо меньше.
- Умеренная дисперсия — на 1477.5 нм хроматическая дисперсия составляет около 10–12 пс/(нм·км). Накопленная дисперсия за 27 км — 270–325 пс/нм, что в 5–6 раз ниже допустимого предела для Gigabit Ethernet (около 1800 пс/нм). Импульсы остаются четкими даже при наличии отражений.
- Предсказуемость на любом кабеле — S-диапазон находится далеко от «проблемных» зон (водяной пик на 1383 нм), поэтому характеристики линии предсказуемы независимо от типа и возраста волокна.
- Дальность 27 км — уверенная передача сигнала на средние и дальние дистанции.
- Форм-фактор SFF 1x9 — классическое исполнение, совместимое с медиаконвертерами, промышленными коммутаторами и телекоммуникационным оборудованием.
