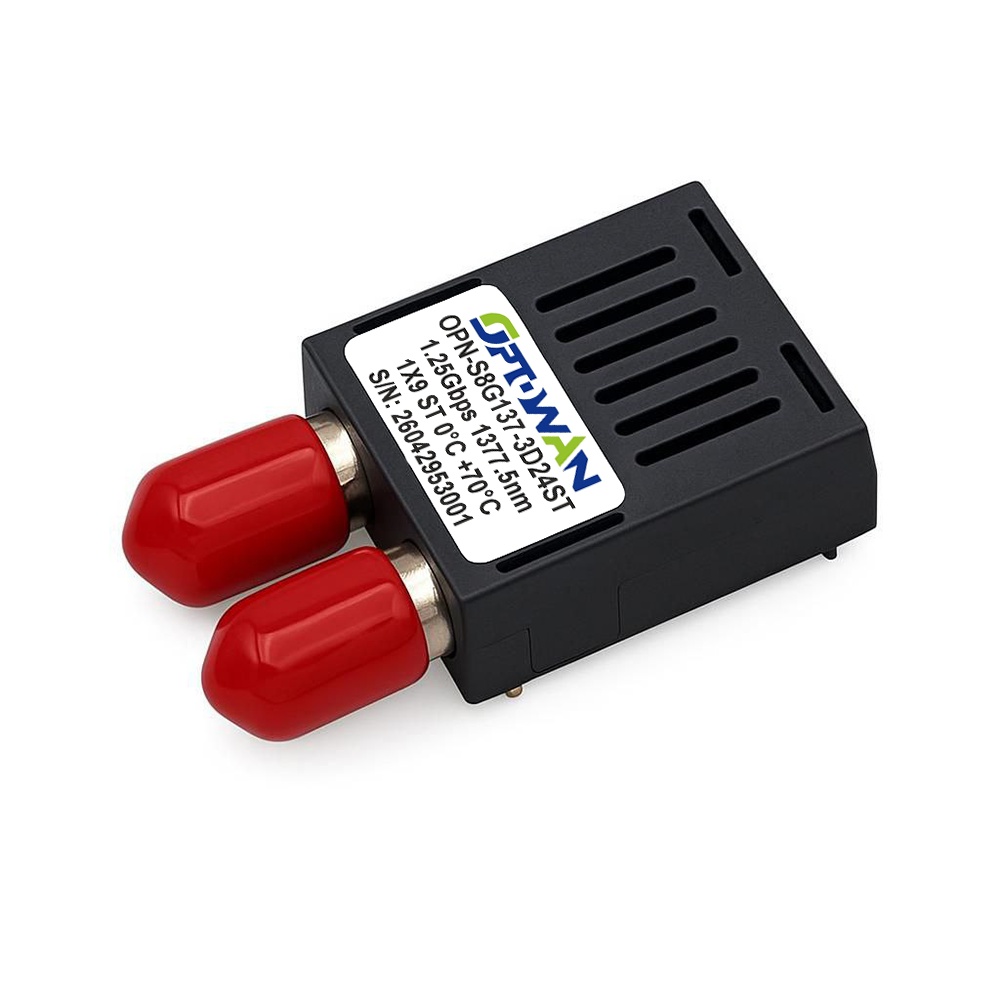

Трансивер Optowan OPN-S8G137-3D24ST

Optowan OPN-S8G137-3D24ST работает на длине волны 1377.5 нм и оснащен разъемом ST (Straight Tip — байонетное соединение с пружинным механизмом). Это не самый очевидный выбор. 1377.5 нм находится в E-диапазоне (1360–1460 нм), всего в 5.5 нм от классического «водяного пика» (1383 нм) — зоны повышенного затухания из-за остаточных гидроксильных групп в старом волокне G.652.B. Но именно эта «опасная близость» создает уникальную возможность, о которой знают только опытные инженеры.

Почему 1377.5 нм — это стратегический актив

В современном низкогидратном волокне (G.652.C/D, G.655, G.656) затухание на 1377.5 нм составляет всего 0.28–0.32 дБ/км — это лишь на 10–15% хуже, чем в C-диапазоне, и вполне приемлемо для линий до 30–40 км. В старом волокне G.652.B — около 0.35–0.40 дБ/км, что все еще допустимо. Главное же преимущество — спектральная свобода. Большинство инженеров по привычке или из осторожности избегают E-диапазон, считая его «грязным». В результате 1377.5 нм остается свободной даже в самых плотно упакованных CWDM-системах. Пока все борются за 1310, 1490 и 1550 нм, вы получаете выделенный канал без соседей и интерференции.

Разъем ST: надежность, проверенная временем

Разъем ST (байонетный тип, стандартизированный в IEEE 802.4) — это легенда волоконной оптики, которая до сих пор массово используется в промышленности, энергетике и системах безопасности. Почему инженеры не спешат отказываться от ST?

• Байонетная фиксация — соединение фиксируется поворотом на четверть оборота. Это быстрее, чем резьба FC, но надежнее, чем push-pull SC при вибрациях. Золотая середина.
• Пружинный механизм — постоянный поджим керамического наконечника обеспечивает стабильные потери (0.2–0.3 дБ) даже после сотен стыковок.
• Совместимость с legacy — тысячи патч-панелей, медиаконвертеров и промышленных контроллеров старших поколений оснащены ST-портами. Замена на SC или LC потребовала бы колоссальных затрат.

Форм-фактор SFF 1x9 (Small Form Factor, DIP-распиновка с шагом 2.54 мм) — классика встраиваемой оптики для оборудования с фиксированным монтажом. Трансивер монтируется на печатную плату пайкой или установкой в разъем, обеспечивая надежность на десятилетия.

Технические параметры

• Скорость передачи данных: 1.25 Гбит/с. Совместимость с Gigabit Ethernet (1000BASE-X), Fast Ethernet и SCADA-протоколами.
• Тип оптического кабеля: одномодовое волокно (SMF 9/125 мкм). Работает на любом типе — и G.652.B, и G.652.C/D. На старом волокне дальность будет меньше, но канал останется рабочим.
• Диапазон рабочих температур: от 0°C до +70°C — стандартный коммерческий диапазон для отапливаемых помещений.

Области применения

• Свободный канал в CWDM-системе — 1377.5 нм часто не занят, потому что его «боятся»;
• Модернизация legacy-сетей с ST-разъемами без замены кабельного хозяйства;
• Промышленные сети (энергетика, транспорт, SCADA) — байонет ST выигрывает у SC по вибростойкости;
• Системы видеонаблюдения на старом волокне с неопределенным типом (G.652.B или .D) — 1377.5 нм работает на любом.

Optowan OPN-S8G137-3D24ST — это выбор инженера, который не боится заглядывать в E-диапазон, знает, что «водяной пик» — не приговор для 1377.5 нм, и ценит надежную байонетную фиксацию ST в компактном корпусе SFF 1x9.
