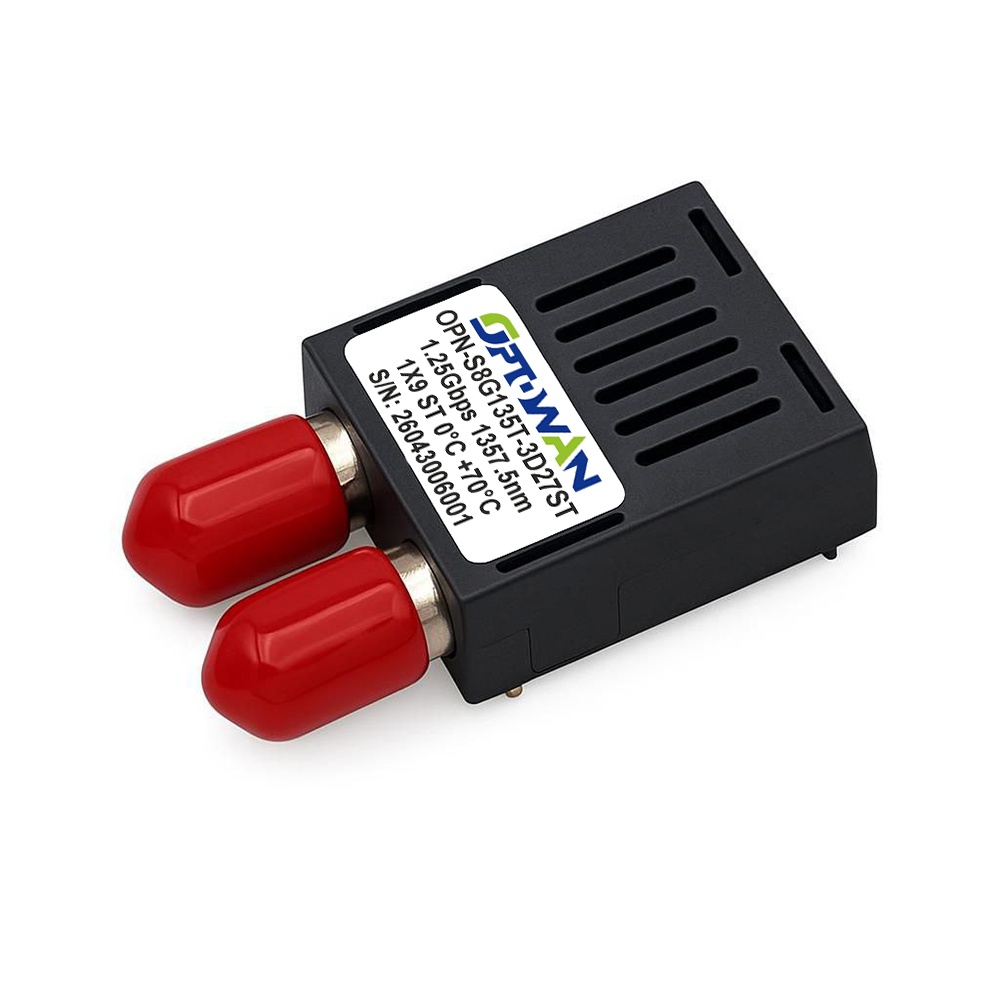

Optowan OPN-S8G135T-3D27ST — это оптический трансивер в форм-факторе SFF 1x9, работающий на скорости 1.25 Гбит/с. Модель предназначена для использования в системах спектрального уплотнения CWDM со стандартной сеткой 20 нм (литера «Т» в артикуле) и оснащена оптическим разъемом типа ST (Straight Tip) с байонетным механизмом фиксации. Устройство использует длину волны 1357.5 нм, которая занимает уникальное положение на стыке O-диапазона (1260–1360 нм) и E-диапазона (1360–1460 нм). Это идеальный выбор для модернизации промышленных сетей с ST-оборудованием, где требуется оптимальный баланс между затуханием и дисперсией.
Техническое преимущество: почему 1357.5 нм — золотая середина для ST-сетей?
Длина волны 1357.5 нм находится в точке идеального баланса характеристик, а разъем ST обеспечивает десятилетиями проверенную надежность. Их сочетание дает уникальные преимущества:
- Идеальный баланс затухания и дисперсии — волна 1357.5 нм расположена в точке, где оба ключевых параметра связи оптимальны для дистанции 27 км:
- Дисперсия: около 5–7 пс/(нм·км) — заметно ниже, чем в C-диапазоне (16–18 пс/(нм·км)), но уже не «нулевая», как на 1310 нм. Накопленная дисперсия за 27 км составляет 150–200 пс/нм, что в 6–9 раз ниже допустимого предела для Gigabit Ethernet (около 1800 пс/нм).
- Затухание: около 0,32–0,35 дБ/км — уже значительно ниже, чем в начале O-диапазона (0,40–0,45 дБ/км на 1277.5 нм). Экономия составляет 2–3 дБ на 27 км трассы.
- Обход водяного пика — волна 1357.5 нм расположена непосредственно перед классическим пиком поглощения на гидроксильных ионах (OH-) в районе 1383 нм. На старых кабелях (G.652A/B), которые часто встречаются в промышленных сетях с ST-разъемами, это позволяет избежать зоны повышенного затухания.
- ST-разъем: промышленный стандарт надежности — разъем ST (Straight Tip) с байонетным замком десятилетиями используется в промышленности. Его преимущества:
- байонетная фиксация — надежное соединение, не расшатывающееся при вибрациях;
- простота очистки — открытая конструкция керамического наконечника;
- долговечность — ресурс соединения-расъединения не менее 500 циклов;
- совместимость — идеальное решение для замены вышедших из строя трансиверов;
- типичные потери — 0,2–0,3 дБ на соединение.
- Универсальность для любых типов кабеля — канал 1357.5 нм одинаково хорошо работает как на старых кабелях G.652A/B (благодаря обходу водяного пика), так и на современных Low Water Peak-кабелях G.652D. Это особенно важно для промышленных сетей, где тип проложенного кабеля часто неизвестен или документирован плохо.
- Минимальная конкуренция в спектре — зона 1350–1360 нм используется значительно реже, чем перегруженные 1310 нм и 1550 нм. При модернизации legacy-сети с ST-портами вы можете добавить CWDM-канал без риска интерференции.
- Устойчивость к макроизгибам — волна 1357.5 нм уже достаточно длинная, чтобы быть менее чувствительной к изгибам, чем каналы 1270–1310 нм. В промышленных условиях с неаккуратной прокладкой кабеля это важное преимущество.
- Предсказуемость на любой дистанции — при балансе характеристик этот канал является самым «предсказуемым» для дистанции 27 км. Вы не получите сюрпризов ни с дисперсией, ни с затуханием.
