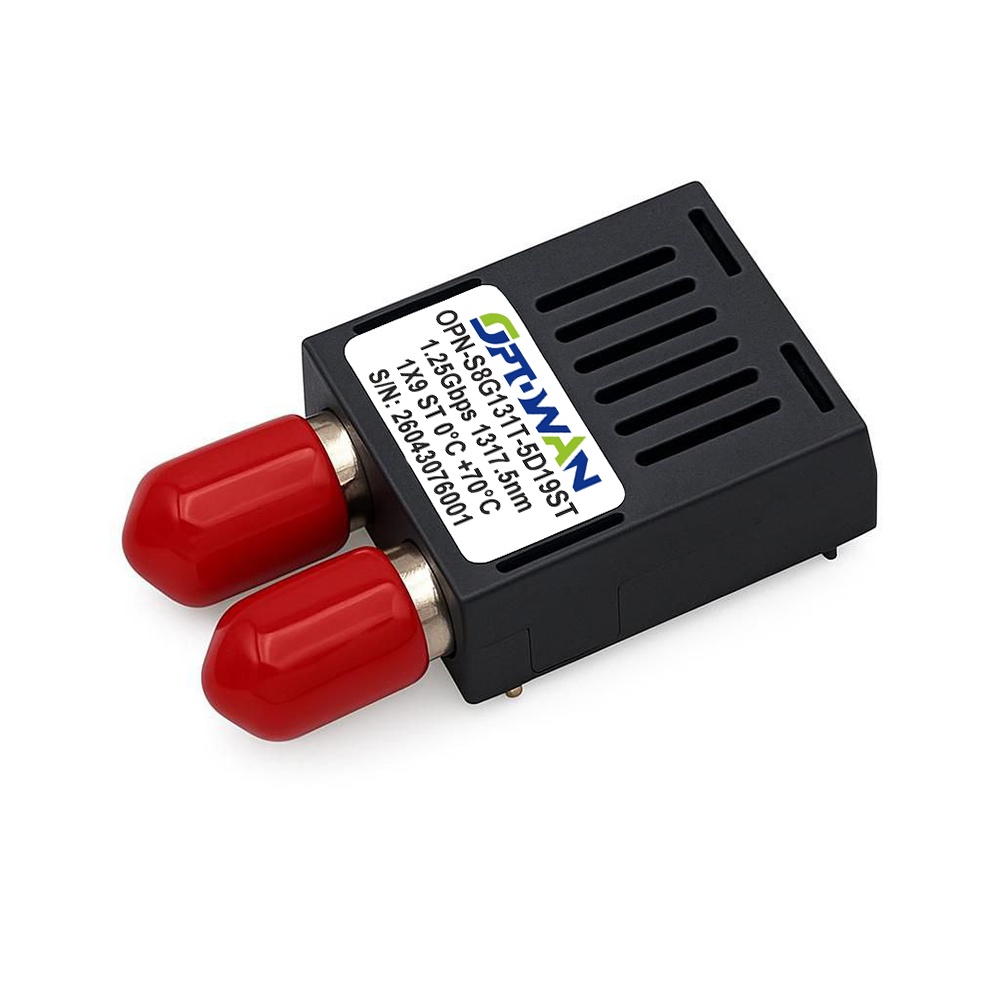

Optowan OPN-S8G131T-5D19ST — это оптический трансивер в классическом форм-факторе SFF 1x9, работающий на скорости 1.25 Гбит/с. Модель предназначена для использования в системах спектрального уплотнения CWDM (Coarse Wavelength Division Multiplexing) со стандартной сеткой 20 нм (литера «Т» в артикуле). Устройство использует длину волны 1317.5 нм — стратегически важный канал, расположенный в непосредственной близости к точке нулевой хроматической дисперсии стандартного одномодового волокна. Трансивер рассчитан на работу по одномодовому кабелю (SMF) на дистанцию до 19 км. Особенность модели — оптический разъем типа ST (Straight Tip) с байонетным механизмом фиксации. Суффикс 5D указывает на увеличенный энергетический запас.
Техническое преимущество: почему 1317.5 нм и разъем ST?
Длина волны 1317.5 нм находится в зоне абсолютной нулевой дисперсии, а увеличенный бюджет 5D обеспечивает надежную работу:
- Эталонная нулевая дисперсия — волна 1317.5 нм отстоит от точки нулевой дисперсии SMF (1310 нм) всего на 7.5 нм, что дает фактическую дисперсию около 1–2 пс/(нм·км). Для дистанции 19 км:
- накопленная дисперсия составляет всего 19–38 пс/нм;
- допустимый предел для Gigabit Ethernet — около 1800 пс/нм;
- вы используете лишь 1–2% от допустимого значения;
- форма импульса сохраняется идеальной на всей трассе.
- Увеличенный бюджет 5D (Enhanced Margin) — трансивер имеет повышенный энергетический запас (на 2–3 дБ выше стандарта), что позволяет:
- работать на трассах с большим количеством сварных соединений (до 15–20 стыков);
- компенсировать ухудшение качества коннекторов и старения кабеля;
- использовать на линиях с неоптимальными характеристиками.
- байонетная фиксация — надежное соединение, устойчивое к вибрациям;
- совместимость с legacy-оборудованием — замена трансиверов в старых мультиплексорах, медиаконвертерах;
- простота очистки — открытая конструкция керамического наконечника;
- типичные потери — 0,2–0,3 дБ на соединение.
- до 18 каналов в одном волокне;
- снижение стоимости аренды темного волокна;
- идеальный выбор для канала с максимальными требованиями к качеству сигнала.
- затухание линии — 6,5–7,5 дБ;
- с учетом 2–3 ST-соединений (0,2–0,3 дБ) — 7–8,5 дБ;
- увеличенный бюджет обеспечивает запас 6–8 дБ.
- Разъем ST (Straight Tip) — классика телекоммуникаций — разъем ST с байонетной фиксацией широко использовался в 90-х и 2000-х годах:
- CWDM-канал 1317.5 нм (сетка 20 нм) — для работы в системах спектрального уплотнения:
- Предсказуемое затухание — на волне 1317.5 нм коэффициент затухания в SMF составляет 0,35–0,38 дБ/км. Для 19 км:
- Универсальность для любого SMF-кабеля — зона нулевой дисперсии является универсальной для всех типов одномодового волокна: G.652, G.653, G.655, старых и новых кабелей.
- Форм-фактор SFF 1x9 — классическое исполнение, совместимое с медиаконвертерами, промышленными коммутаторами и телекоммуникационным оборудованием.
