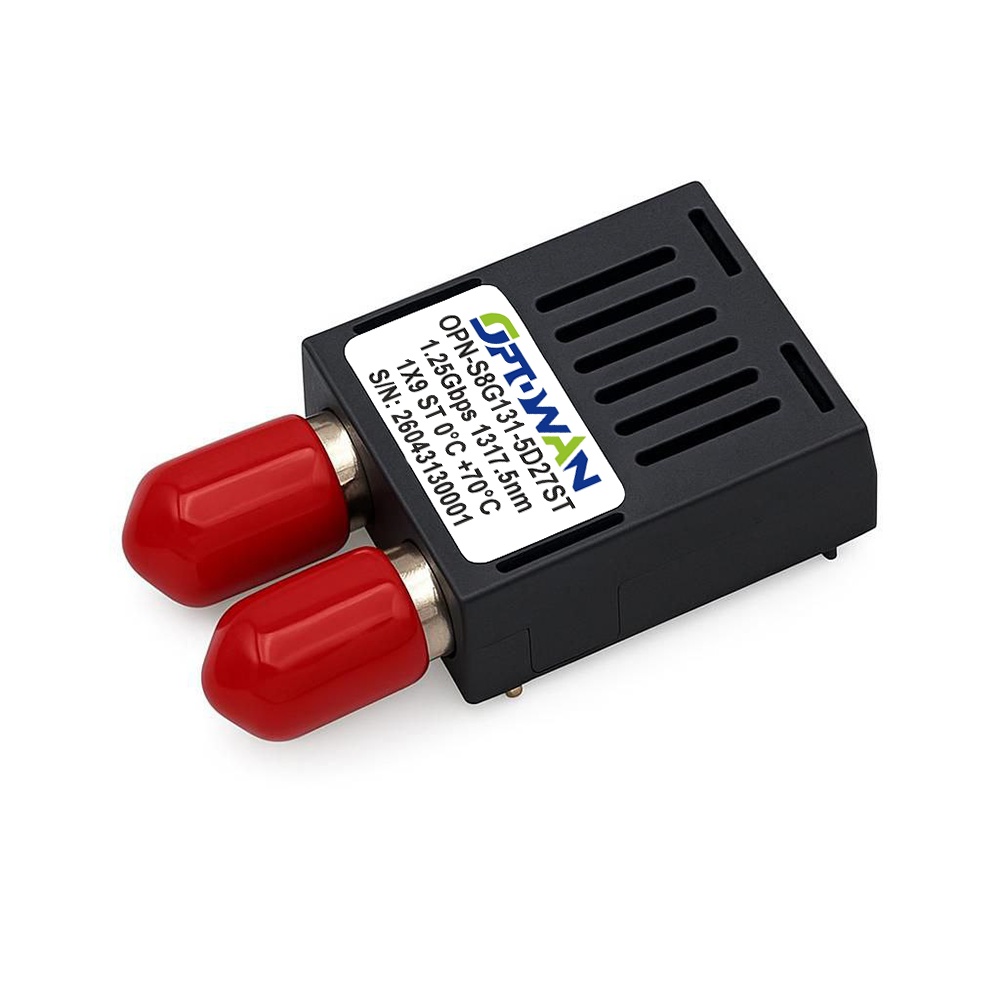

Трансивер Optowan OPN-S8G131-5D27ST

Optowan OPN-S8G131-5D27ST — это оптический трансивер в классическом форм-факторе SFF 1x9, работающий на скорости 1.25 Гбит/с. Модель предназначена для использования в системах спектрального уплотнения CWDM (Coarse Wavelength Division Multiplexing). Устройство использует длину волны 1317.5 нм — стратегически важный канал, расположенный в непосредственной близости к точке нулевой хроматической дисперсии стандартного одномодового волокна. Трансивер рассчитан на работу по одномодовому кабелю (SMF) на дистанцию до 27 км. Особенность модели — оптический разъем типа ST (Straight Tip) с байонетным механизмом фиксации. Суффикс 5D указывает на увеличенный энергетический запас.

Техническое преимущество: почему 1317.5 нм и разъем ST?
Длина волны 1317.5 нм находится в зоне абсолютной нулевой дисперсии, а увеличенный бюджет 5D обеспечивает надежную работу:

1. Эталонная нулевая дисперсия — волна 1317.5 нм отстоит от точки нулевой дисперсии SMF (1310 нм) всего на 7.5 нм, что дает фактическую дисперсию около 1–2 пс/(нм·км). Для дистанции 27 км:
   • накопленная дисперсия составляет всего 27–54 пс/нм;
   • допустимый предел для Gigabit Ethernet — около 1800 пс/нм;
   • вы используете лишь 1,5–3% от допустимого значения;
   • форма импульса сохраняется идеальной на всей трассе.
2. Разъем ST (Straight Tip) — классика телекоммуникаций — разъем ST с байонетной фиксацией широко использовался в 90-х и 2000-х годах:
   • байонетная фиксация — надежное соединение, устойчивое к вибрациям;
   • совместимость с legacy-оборудованием — замена трансиверов в старых мультиплексорах, медиаконвертерах;
   • простота очистки — открытая конструкция керамического наконечника;
   • типичные потери — 0,2–0,3 дБ на соединение.
3. CWDM-канал 1317.5 нм — для работы в системах спектрального уплотнения:
   • до 18 каналов в одном волокне;
   • снижение стоимости аренды темного волокна;
   • идеальный выбор для канала с максимальными требованиями к качеству сигнала.
4. Предсказуемое затухание — на волне 1317.5 нм коэффициент затухания в SMF составляет 0,35–0,38 дБ/км. Для 27 км затухание линии — 9,5–10 дБ. С учетом 2–3 ST-соединений — 10–11 дБ. Увеличенный бюджет обеспечивает запас 4–6 дБ.

Конструктивные особенности
Корпус SFF 1x9 с металлической оболочкой для электромагнитной совместимости (EMI).

Оптический разъем ST с керамическим наконечником обеспечивает байонетное соединение, потери 0,2–0,3 дБ. Питание 3,3 В или 5 В.

Температурный режим: 0…+70°C.

Области применения

• Модернизация CWDM-сетей с ST-оборудованием;
• Эталонный канал с нулевой дисперсией на 27 км.
