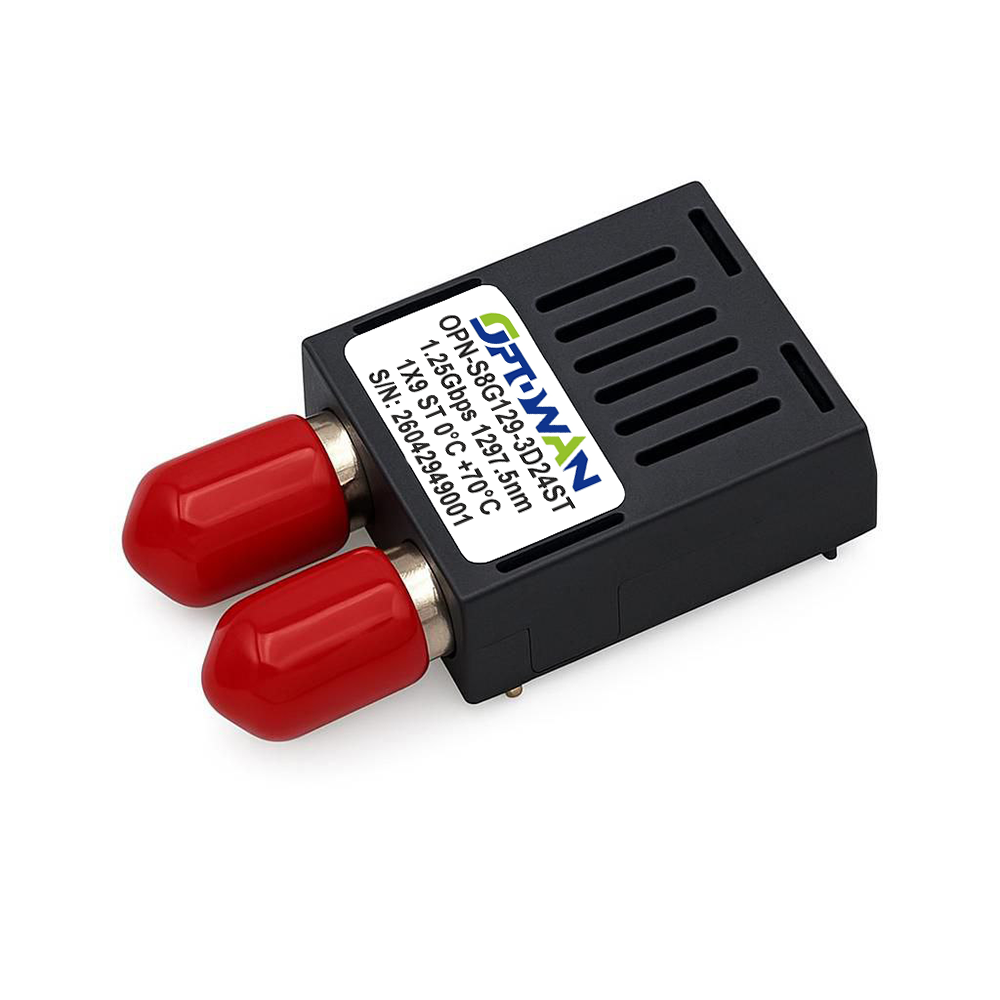

Трансивер Optowan OPN-S8G129-3D24ST

Трансивер Optowan OPN-S8G129-3D24ST работает на длине волны 1297.5 нм и оснащен разъемом типа ST (Straight Tip — байонетное соединение с пружинной фиксацией, поворот на пол-оборота). Это одна из самых коротких волн в CWDM-сетке (диапазон O-пропускного окна), расположенная вблизи области нулевой дисперсии стандартного одномодового волокна (1280–1320 нм). Данная позиция спектра обеспечивает минимальные временные искажения сигнала, что критично для протяженных линий.

Почему 1297.5 нм?

На 1297.5 нм хроматическая дисперсия близка к нулю — для Gigabit Ethernet (1.25 Гбит/с) это означает практически полное отсутствие расплывания импульсов даже на десятках километров. Затухание в SMF составляет около 0.35–0.40 дБ/км, что является стандартным показателем для O-диапазона. Эта длина волны идеально подходит для замены традиционного 1310 нм, когда требуется освободить стандартный канал для других сервисов, сохранив при этом все преимущества работы в зоне нулевой дисперсии.

Разъем ST: почему он до сих пор востребован

Разъем ST (байонетный, стандарт IEEE 802.4) — это легендарный интерфейс, который десятилетиями использовался в волоконно-оптических сетях промышленной автоматики, системах безопасности и телекоммуникациях первого-второго поколения. Его ключевые особенности:

• Надежная байонетная фиксация — соединение фиксируется поворотом на четверть оборота, исключая самопроизвольное расстыковку при вибрациях.
• Пружинный механизм — обеспечивает постоянный поджим керамического наконечника, гарантируя стабильные оптические потери (обычно 0.2–0.3 дБ на соединение).
• Совместимость с legacy-оборудованием — тысячи медиаконвертеров, патч-панелей и промышленных контроллеров до сих пор оснащены портами ST. Замена на SC или LC потребовала бы переобжима всего кабельного хозяйства.

Форм-фактор SFF 1x9 (Small Form Factor, DIP-распиновка с шагом 2.54 мм) — это классика встраиваемой оптики для устройств, где не требуется горячая замена. Трансивер монтируется непосредственно на печатную плату пайкой или установкой в разъем, обеспечивая абсолютную надежность контакта.

Технические параметры

• Скорость передачи данных: 1.25 Гбит/с. Полная совместимость с Gigabit Ethernet (1000BASE-X), Fast Ethernet, а также с протоколами SCADA и промышленными полевыми шинами на данной скорости.
• Тип оптического кабеля: одномодовое волокно (SMF 9/125 мкм).
• Диапазон рабочих температур: от 0°C до +70°C — стандартный коммерческий диапазон для отапливаемых помещений (серверные, кроссовые, аппаратные).

Области применения

Optowan OPN-S8G129-3D24ST — это идеальное решение для модернизации старых сетей без замены кабельной инфраструктуры:

• Замена вышедших из строя трансиверов в legacy-оборудовании с портами ST;
• Расширение CWDM-систем с добавлением канала 1297.5 нм через существующие ST-патч-панели;
• Промышленные сети (SCADA, энергетика, транспорт) с требованием надежной байонетной фиксации;
• Системы видеонаблюдения на старом волокне, где используется ST.
