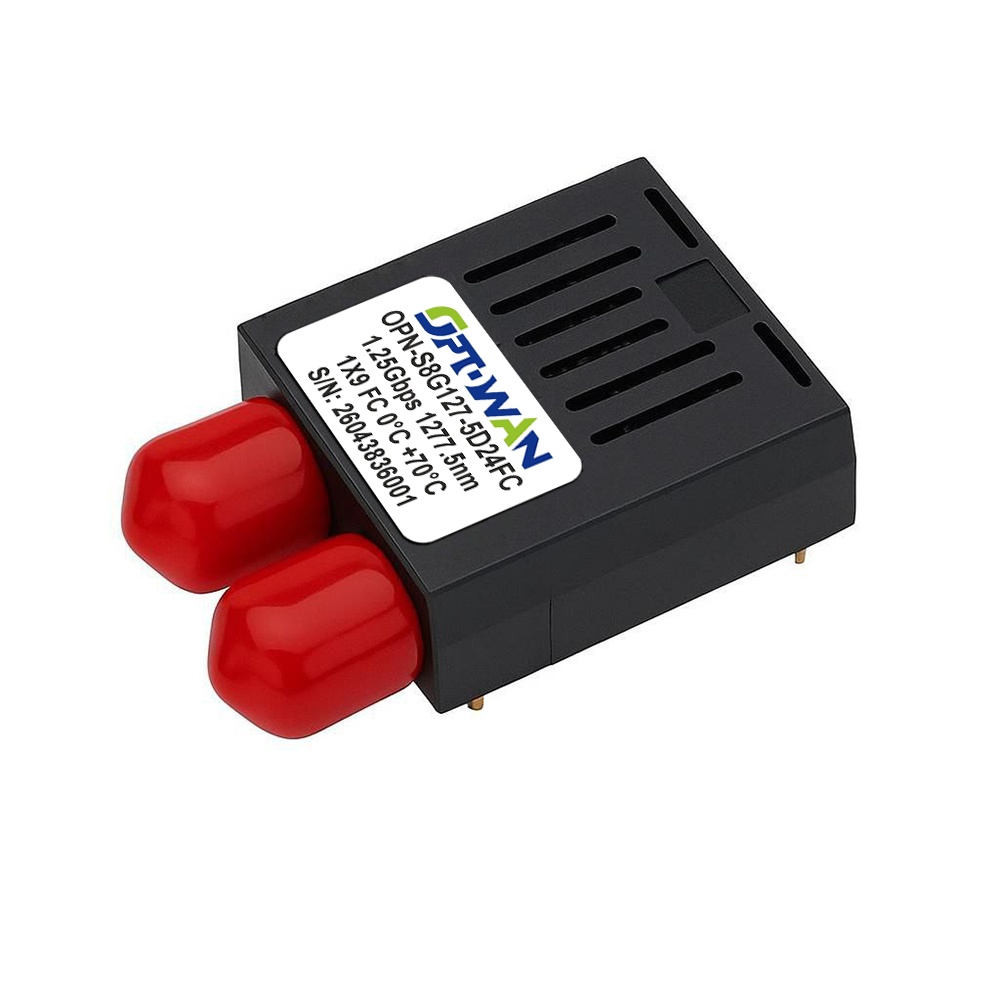

Optowan OPN-S8G127-5D24FC — это оптический трансивер в классическом форм-факторе SFF 1x9, работающий на скорости 1.25 Гбит/с. Модель предназначена для использования в системах спектрального уплотнения CWDM (Coarse Wavelength Division Multiplexing). Устройство использует длину волны 1277.5 нм в O-диапазоне (1260–1360 нм) — зоне, максимально приближенной к точке нулевой хроматической дисперсии стандартного одномодового волокна. Трансивер рассчитан на работу по одномодовому кабелю (SMF) на дистанцию до 24 км. Особенность модели — оптический разъем типа FC (Ferrule Connector) с резьбовой фиксацией. Суффикс 5D указывает на увеличенный энергетический запас.
Техническое преимущество: почему 1277.5 нм и разъем FC?
Длина волны 1277.5 нм находится вблизи точки нулевой дисперсии SMF, а увеличенный бюджет 5D обеспечивает надежную работу:
- Минимальная хроматическая дисперсия — волна 1277.5 нм отстоит от точки нулевой дисперсии SMF (1310 нм) всего на 32.5 нм, что дает фактическую дисперсию около 0–2 пс/(нм·км). Для дистанции 24 км:
- накопленная дисперсия составляет всего 24–48 пс/нм;
- допустимый предел для Gigabit Ethernet — около 1800 пс/нм;
- вы используете лишь 1–3% от допустимого значения.
- Увеличенный бюджет 5D (Enhanced Margin) — трансивер имеет повышенный энергетический запас (на 2–3 дБ выше стандарта), что позволяет:
- работать на трассах с большим количеством сварных соединений (до 15–20 стыков);
- компенсировать ухудшение качества коннекторов и старения кабеля;
- использовать на линиях с неоптимальными характеристиками.
- резьбовая фиксация — соединение, устойчивое к вибрациям и случайным расстыковкам;
- герметичность — подходит для использования в условиях повышенной влажности и запыленности;
- совместимость с legacy-оборудованием — идеальное решение для замены трансиверов в старых мультиплексорах, медиаконвертерах и измерительных приборах;
- типичные потери — 0,2–0,3 дБ на соединение.
- до 18 каналов в одном волокне;
- снижение стоимости аренды темного волокна.
- Разъем FC (Ferrule Connector) — телекоммуникационный стандарт — разъем FC с резьбовой фиксацией широко используется в телекоммуникациях, измерительных приборах и промышленном оборудовании:
- CWDM-канал 1277.5 нм — для работы в системах спектрального уплотнения:
- Предсказуемое затухание — на волне 1277.5 нм коэффициент затухания в SMF составляет 0,38–0,42 дБ/км. Для 24 км затухание линии — 9–10 дБ. С учетом 2–3 FC-соединений — 9,5–11 дБ. Увеличенный бюджет обеспечивает запас 5–7 дБ.
- Форм-фактор SFF 1x9 — классическое исполнение, совместимое с медиаконвертерами, промышленными коммутаторами и телекоммуникационным оборудованием.
Конструктивные особенности
Корпус SFF 1x9 с металлической оболочкой для электромагнитной совместимости (EMI).
Оптический разъем FC с керамическим наконечником обеспечивает резьбовое соединение, потери 0,2–0,3 дБ. Питание 3,3 В или 5 В.
Температурный режим: 0…+70°C.
Области применения
- Модернизация CWDM-сетей с FC-разъемами;
- Организация канала в O-диапазоне на 24 км с увеличенным бюджетом.
