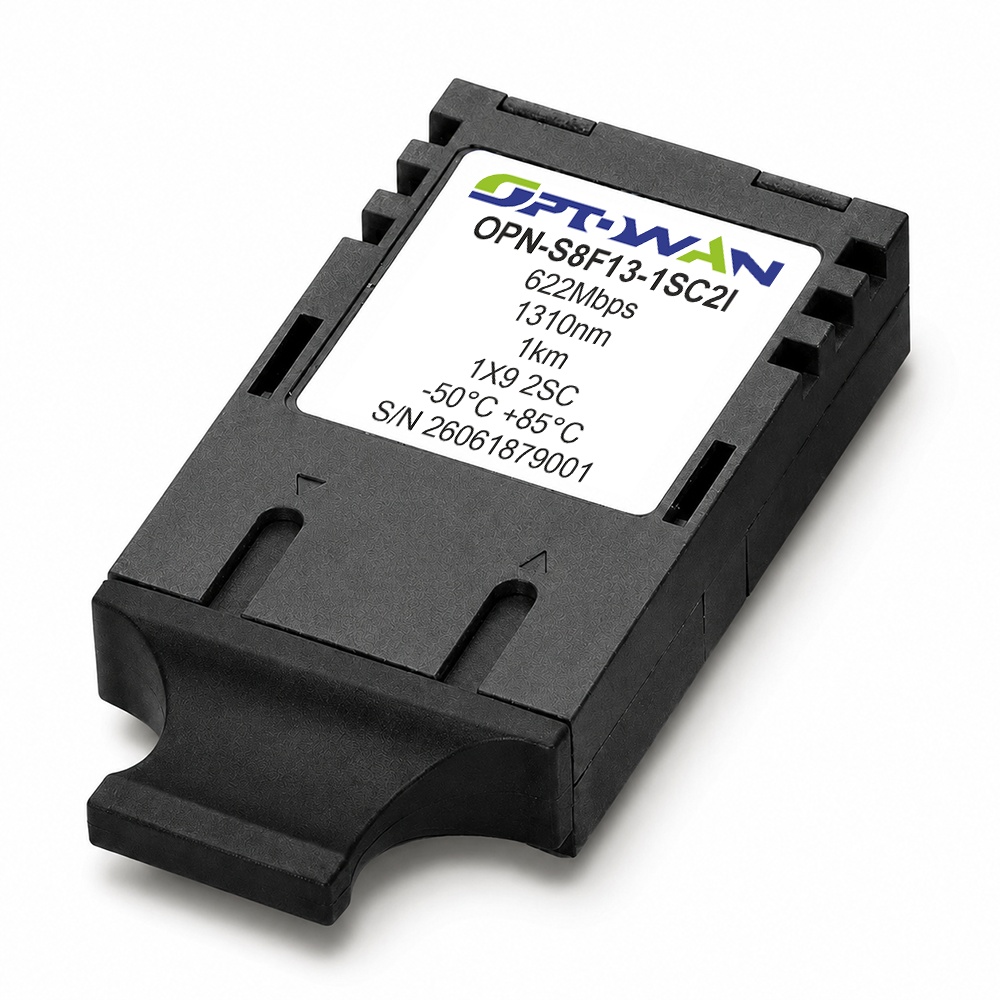

Трансивер Optowan OPN-S8F13-1SC2I выполнен в классическом форм-факторе SFF 1x9 (Small Form Factor, DIP-распиновка с шагом 2.54 мм) и предназначен для магистральных линий синхронной оптической передачи по многомодовому волокну в экстремальных температурных условиях. Модель обеспечивает скорость передачи данных 622 Мбит/с, что соответствует стандартам STM-4 (SDH) и OC-12 (SONET) — ключевым протоколам транспортных сетей операторов связи и корпоративных магистралей. Трансивер работает на длине волны 1310 нм и гарантирует стабильную связь на дистанции до 1 км по многомодовому волокну (MMF). Буква I в названии указывает на промышленное исполнение с расширенным температурным диапазоном от -50°C до +85°C.
Почему 622 Мбит/с, 1310 нм и 1 км по MMF
Скорость 622 Мбит/с — это магистральный стандарт для городских и региональных транспортных сетей. STM-4/OC-12 используется операторами связи для агрегации трафика, передачи данных E1/E3/T1/T3 и голоса. Длина волны 1310 нм находится в зоне, близкой к нулевой хроматической дисперсии, что обеспечивает минимальные искажения сигнала. Для многомодового волокна типа OM1 (62.5/125 мкм) типичная дальность для 1310 нм составляет 1–2 км, для OM2/OM3 — до 2–5 км. На дистанции 1 км затухание на 1310 нм в MMF составляет около 0.8–1.0 дБ, что легко перекрывается бюджетом трансивера (10–15 дБ).
Промышленный температурный диапазон -50°C…+85°C
Главная особенность — работа в экстремальных температурах. Стандартные SFF-трансиверы рассчитаны на 0…+70°C и выходят из строя на морозе или в сильную жару. В OPN-S8F13-1SC2I используются промышленные лазеры DFB с температурной стабилизацией (TEC), компоненты класса Industrial с расширенным допуском и усиленная пайка, исключающая термоциклические разрушения. Трансивер сохраняет стабильную выходную мощность и чувствительность приема при -50°C (ледяные ангары, уличные шкафы на Крайнем Севере) и при +85°C (раскаленные цеха, телеком-контейнеры на солнце, машинные отделения).
Форм-фактор SFF 1x9 и разъем SC
Форм-фактор SFF 1x9 — классика встраиваемой оптики для оборудования с фиксированным монтажом. Трансивер монтируется на печатную плату пайкой или установкой в разъем, обеспечивая абсолютную надежность контакта и устойчивость к вибрациям. Трансивер оснащен дуплексным разъемом SC (два коннектора для TX и RX). SC обеспечивает потери на соединении 0.2–0.3 дБ, надежную фиксацию с характерным щелчком и высокую плотность монтажа.
Области применения
Optowan OPN-S8F13-1SC2I — это выбор инженера, который строит транспортные сети STM-4/OC-12 по многомодовому волокну на расстояние до 1 км, работает в экстремальных температурах (от -50°C до +85°C) — на улице, в неотапливаемых шкафах, на железных дорогах, в нефтегазовом секторе, ценит промышленную надежность форм-фактора SFF 1x9 и компактность.
