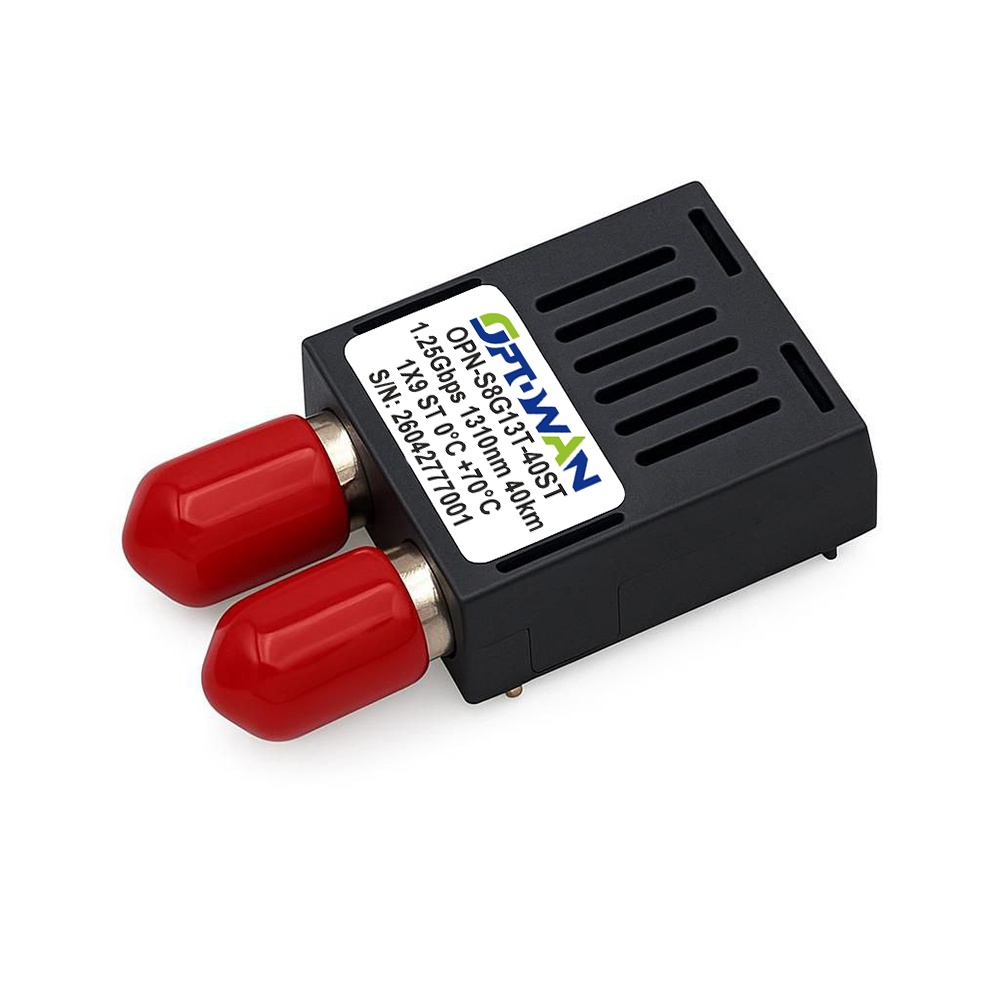

Трансивер Optowan OPN-S8G13T-40ST

Optowan OPN-S8G13T-40ST — это классическое высоконадежное решение, выполненное в проверенном форм-факторе SFF 1x9 с жесткой винтовой фиксацией. Он работает на скорости 1.25 Gb/s (Gigabit Ethernet) с использованием эталонной длины волны 1310 нм, оснащен разъемом ST, способен передавать данные на расстояние до 40 километров по одному одномодовому волокну и работает в коммерческом температурном диапазоне.

SFF 1x9: классический форм-фактор для унаследованных систем

Форм-фактор SFF 1x9 (Small Form Factor, 1x9) является предшественником современных SFP. Обозначение «1x9» указывает на один ряд из 9 контактов.

Ключевые особенности:

• Жесткая винтовая фиксация — модуль крепится винтами к передней панели.
• Наследие и совместимость — идеальная замена модулей в старых системах.
• Надежный электрический контакт — 9 контактов.

Разъем ST: классика надежности

Трансивер оснащен разъемом ST (Straight Tip) с байонетным замком. Преимущества ST:

• Байонетная фиксация — быстрое и надежное соединение.
• Широкая распространенность — ST широко использовался в оборудовании 1990-2000-х годов.
• Простота очистки — выступающий керамический наконечник.

1310 нм: эталонная длина волны с нулевой дисперсией

Длина волны 1310 нм обладает точкой нулевой хроматической дисперсии (0-3 пс/нм·км). Затухание — 0.35-0.38 дБ/км.

40 километров: надежная дальность для городских сетей

Расчет оптического бюджета:

• Затухание: 40 км × 0.36 дБ/км = 14.4 дБ.
• Потери на разъеме ST: 0.3 дБ.
• Потери на сварках (4 муфты): 0.2 дБ.
• Запас: 2.0 дБ.

Суммарные потери: ~16.9 дБ. Бюджет трансивера — 20-24 дБ, запас 3-7 дБ.

Накопленная дисперсия: На 40 км — 0-120 пс, что в 6-7 раз меньше битового интервала (800 пс).

Коммерческий температурный диапазон: от 0°C до +70°C

Тип кабеля: SMF 9/125 мкм, G.652.D.

Области применения

• Замена модулей в устаревшем оборудовании с портами SFF 1x9.
• Городские сети — связь между узлами до 40 км.
• Корпоративные сети — соединение между зданиями.

Итог

Optowan OPN-S8G13T-40ST — это Gigabit Ethernet на 40 км в классическом форм-факторе SFF 1x9 с разъемом ST. 1310 нм, 0-70°C. Идеальное решение для замены модулей в старом оборудовании. 1.25G, SFF 1x9, ST: классика гигабитной связи.
